Systèmes d'ancrage mécanique

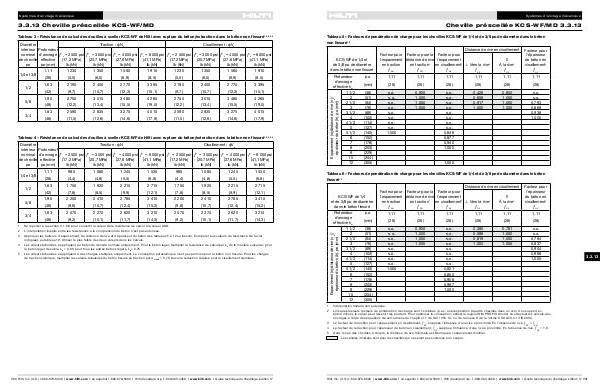

3.3.13 Cheville préscellée KCS-WF/MD
Tableau 3 – Résistance de calcul des douilles à sceller KCS-WF de Hilti avec rupture du béton/extraction dans le béton non fissuré 1,2,3,4,5
Diamètre
Traction : фN n
Cisaillement : фV n
intérieur Profondeur
nominal d'ancrage ƒ' c = 2 500 psi ƒ' c = 3 000 psi ƒ' c = 4 000 psi ƒ' c = 6 000 psi ƒ' c = 2 500 psi ƒ' c = 3 000 psi ƒ' c = 4 000 psi ƒ' c = 6 000 psi
de cheville effective
(17,2 MPa)
(20,7 MPa)
(27,6 MPa)
(41,1 MPa)
(17,2 MPa)
(20,7 MPa)
(27,6 MPa)
(41,1 MPa)
po
po (mm)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
1/4 et 3/8
1/2
5/8
3/4
1,11 1 230 1 350 1 560 1 910 1 230 1 350 1 560 1 910
(28) (5,5) (6,0) (6,9) (8,5) (5,5) (6,0) (6,9) (8,5)
1,63 2 190 2 400 2 770 3 395 2 190 2 400 2 770 3 395
(42) (9,7) (10,7) (12,3) (15,1) (9,7) (10,7) (12,3) (15,1)
1,90 2 750 3 015 3 480 4 265 2 750 3 015 3 480 4 265
(48) (12,2) (13,4) (15,5) (19,0) (12,2) (13,4) (15,5) (19,0)
1,83 2 590 2 835 3 275 4 015 2 590 2 835 3 275 4 015
(46) (11,5) (12,6) (14,6) (17,9) (11,5) (12,6) (14,6) (17,9)
Tableau 4 – Résistance de calcul des douilles à sceller KCS-WF de Hilti avec rupture du béton/extraction dans le béton non fissuré 1,2,3,4,5
Diamètre
Traction : фN n
Cisaillement : фV n
intérieur Profondeur
nominal d'ancrage ƒ' c = 2 500 psi ƒ' c = 3 000 psi ƒ' c = 4 000 psi ƒ' c = 6 000 psi ƒ' c = 2 500 psi ƒ' c = 3 000 psi ƒ' c = 4 000 psi ƒ' c = 6 000 psi
de cheville effective
(17,2 MPa)
(20,7 MPa)
(27,6 MPa)
(41,1 MPa)
(17,2 MPa)
(20,7 MPa)
(27,6 MPa)
(41,1 MPa)
po
po (mm)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
1/4 et 3/8
1/2
5/8
3/4
1,11 985 1 080 1 245 1 530 985 1 080 1 245 (28) (4,4) (4,8) (5,5) (6,8) (4,4) (4,8) (5,5)
1 530
(6,8)
1,63 1 750 1 920 2 215 2 715 1 750 1 920 2 215 2 715
(42) (7,8) (8,5) (9,9) (12,1) (7,8) (8,5) (9,9) (12,1)
1,90 2 200 2 410 2 785 3 410 2 200 2 410 2 785 3 410
(48) (9,8) (10,7) (12,4) (15,2) (9,8) (10,7) (12,4) (15,2)
1,83 2 070 2 270 2 620 3 210 2 070 2 270 2 620 3 210
(46) (9,2) (10,1) (11,7) (14,3) (9,2) (10,1) (11,7) (14,3)
1 Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD.
2 L'interpolation linéaire entre les résistances à la compression du béton n'est pas autorisée.
3 Appliquer les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 5 à 12 au besoin. Comparer aux valeurs de résistance de l'acier
indiquées au tableau 19. Utiliser la plus faible des deux valeurs dans les calculs.
4 Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger, multiplier la résistance de calcul par λ a de la manière suivante : pour
le béton léger de sable, λ a = 0,85; pour tous les autres bétons légers, λ a = 0,75
5
Les valeurs tabulaires s'appliquent à des charges statiques uniquement. La conception parasismique n'est pas permise pour le béton non fissuré. Pour les charges
de traction sismique, multiplier les valeurs tabulaires du béton fissuré en traction par α N,seis = 0,75. Aucune réduction requise pour le cisaillement sismique.
