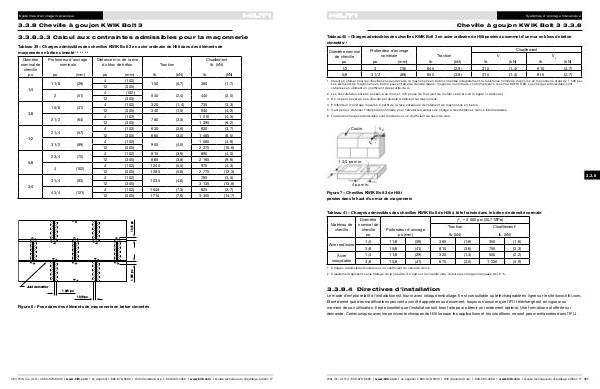

Systèmes d'ancrage mécanique
Cheville à goujon KWIK Bolt 3 3.3.8
Tableau 40 – Charges admissibles des chevilles KWIK Bolt 3 en acier ordinaire de Hilti posées au sommet d'un mur en blocs de béton
cimentés 1,6
Cisaillement
Profondeur d'ancrage
nominale
Diamètre nominal
de cheville
po
Traction
po (mm) lb (kN) lb
1/2 3 (76) 645 (2,9) 5/8 3 1/2 (89) 850 (3,8)
V 1
V 2
(kN) lb 310 (1,4) 615 (2,7)
(kN)
310 (1,4) 615 (2,7)
1 Valeurs à utiliser pour les chevilles posées dans de la maçonnerie en béton cimentée intégralement, la résistance minimale du prisme en maçonnerie étant de 1 500 psi.
Les éléments de maçonnerie en béton peuvent être de densité légère, moyenne ou normale, conformément à la norme ASTM C90. Les charges admissibles sont
calculées en utilisant un coefficient de sécurité de 4.
2 Les chevilles doivent être posées à au moins 1 3/8 pouce de tout joint de mortier vertical (voir la figure ci-dessous).
3 On ne peut poser qu'une cheville par alvéole d'élément de maçonnerie.
3.3.1
4 Profondeur d'ancrage mesurée à partir de la face extérieure de l'élément de maçonnerie en béton.
5 Il est permis d'utiliser l'interpolation linéaire pour calculer les valeurs de charge à des distances de rive intermédiaires.
3.3.2
6 Toutes les charges admissibles sont fondées sur un coefficient de sécurité de 4.
Coulis
3.3.3
V 2
3.3.4
V 1
3.3.5
3.3.6
1 3/4 po min.
3.3.7
3.3.8
4 po min.
3.3.9
Figure 7 – Chevilles KWIK Bolt 3 de Hilti
posées dans le haut d'un mur de maçonnerie
3.3.9
3.3.9
Tableau 41 – Charges admissibles des chevilles KWIK Bolt de Hilti à tête fraisée dans le béton de densité normale 1
Matériau de
cheville
Acier ordinaire
Acier
inoxydable
Diamètre
nominal de
cheville
po
ƒ' c = 3 000 psi (20,7 MPa)
Profondeur d'ancrage
po (mm)
Traction Cisaillement 2 3.3.9
lb (kN) lb (kN) 3.3.9
1/4 1 1/8 (29) 365 (1,6) 350 (1,6) 3/8 1 5/8 (41) 810 (3,6) 750 (3,3) 3.3.9
3.3.9
1/4 1 1/8 (29) 320 (1,4) 500 (2,2)
3/8 1 5/8 (41) 670 (3,0) 1 330 (5,9)
1 Charges admissibles fondées sur un coefficient de sécurité de 4,0.
2 Cisaillement agissant sur le filetage de la cheville. S'il agit sur la coquille vide, réduire les charges indiquées de 70 %.
3.3.8.4 Directives d'installation
Le mode d'emploi relatif à l'installation est fourni avec chaque emballage. Il est consultable ou téléchargeable en ligne sur le site www.hilti.com.
Étant donné que des modifications peuvent avoir été apportées au document, toujours s'assurer que l'IFU téléchargé est en vigueur au
moment de son utilisation. Il est essentiel que l'installation soit bien faite pour obtenir un rendement optimal. Une formation est offerte sur
demande. Communiquez avec les services techniques de Hilti lorsque les applications et les conditions ne sont pas mentionnées dans l'IFU.
