Systèmes d'ancrage mécanique

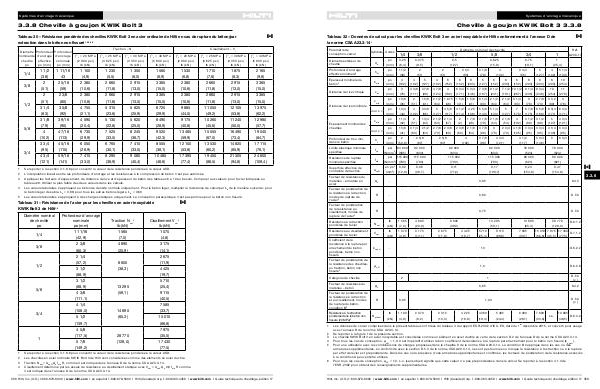

3.3.8 Cheville à goujon KWIK Bolt 3
Tableau 30 – Résistance pondérée des chevilles KWIK Bolt 3 en acier ordinaire de Hilti en cas de rupture du béton/par
extraction dans le béton non fissuré 1,2,3,4,5
c
Cisaillement – V r
Traction – N r
Diamètre Profondeur Profondeur
nominal de d'ancrage d'ancrage
cheville
effective nominale
po
po (mm)
po (mm) ƒ' c = 20 MPa
(2 900 psi)
lb (kN) ƒ' c = 25 MPa
(3 625 psi)
lb (kN) ƒ' c = 30 MPa
(4 350 psi)
lb (kN) ƒ' c = 40 MPa
(5 800 psi)
lb (kN) ƒ' c = 20 MPa
(2 900 psi)
lb (kN) ƒ' c = 25 MPa
(3 625 psi)
lb (kN) ƒ' c = 30 MPa
(4 350 psi)
lb (kN) ƒ' c = 40 MPa
(5 800 psi)
lb (kN)
1 1/2 1 11/16 1 100 1 230 1 350 1 560 1 530 1 710 1 875 2 165
(38) 43 (4,9) (5,5) (6,0) (6,9) (6,8) (7,6) (8,3) (9,6)
2 2 5/16 2 380 2 660 2 915 3 365 2 380 2 660 2 915 3 365
1/4
3/8
1/2
1
2
3
4
5
(59) (10,6) (11,8) (13,0) (15,0) (10,6) (11,8) (13,0) (15,0)
2 2 3/8 2 380 2 660 2 915 3 365 2 380 2 660 2 915 3 365
(51) (60) (10,6) (11,8) (13,0) (15,0) (10,6) (11,8) (13,0) (15,0)
3 1/4 3 5/8 4 755 5 315 5 825 6 725 9 885 11 050 12 105 13 975
(83) (92) (21,1) (23,6) (25,9) (29,9) (44,0) (49,2) (53,8) (62,2)
3 1/8 3 9/16 4 590 5 130 5 620 6 490 9 175 10 260 11 240 12 980
(79) (90) (20,4) (22,8) (25,0) (28,9) (40,8) (45,6) (50,0) (57,7)
4 4 7/16 6 730 7 525 8 245 9 520 13 465 15 055 16 490 19 040
(102) (113) (29,9) (33,5) (36,7) (42,3) (59,9) (67,0) (73,4) (84,7)
3 3/4 4 5/16 6 050 6 765 7 410 8 555 12 100 13 530 14 820 17 115
(95) (110) (26,9) (30,1) (33,0) (38,1) (53,8) (60,2) (65,9) (76,1)
4 3/4 5 9/16 7 415 8 290 9 080 10 485 17 395 19 450 21 305 24 600
(121) (141) (33,0) (36,9) (40,4) (46,6) (77,4) (86,5) (94,8) (109,4)
5/8
3/4
(51)
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance pondérée à la valeur ASD.
L'interpolation linéaire entre les profondeurs d'ancrage et les résistances à la compression du béton n'est pas autorisée.
Appliquer les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 6 à 10 au besoin. Comparer aux valeurs pour l'acier indiquées au
tableau 28. Utiliser la plus faible des deux valeurs dans les calculs.
Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger, multiplier la résistance de calcul par λ a de la manière suivante : pour
le béton léger de sable, λ a = 0,68; pour tous les autres bétons légers, λ a = 0,60
Les valeurs tabulaires s'appliquent à des charges statiques uniquement. La conception parasismique n'est pas permise pour le béton non fissuré.
Tableau 31 – Résistance de l'acier pour les chevilles en acier inoxydable
KWIK Bolt 3 de Hilti 1,2
Diamètre nominal
de cheville
po
1/4
3/8
Profondeur d'ancrage
nominale
po (mm) Traction N sar3
lb (kN) Cisaillement V sar4
lb (kN)
1 11/16 1 565 1 070
(42,9) (7,0) (4,8)
2 3/8 4 690 3 175
(60,3) (20,9)
2 1/4
1/2
5/8
3/4
1
(14,1)
2 675
(57,2) 8 600 (11,9)
3 1/2 (38,3) 4 425
(88,9) (19,7)
3 1/2 5 710
(88,9) 13 295 (25,4)
4 3/8 (59,1) 9 115
(111,1) (40,5)
4 1/4 7 585
(108,0) 14 690 (33,7)
5 1/2 (65,3) 15 010
(139,7) (66,8)
4 5/8 7 975
(117,5) 28 770 (35,5)
5 7/8 (128,0) 17 430
(149,2)
1
2
3
4
c
(77,5)
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance pondérée à la valeur ASD.
Les chevilles en acier ordinaire KWIK Bolt 3 de Hilti sont considérées comme des éléments en acier ductile.
Traction N sar = A se,N ф s f uta R, comme il est indiqué dans l'annexe D de la norme CSA A23.3-14.
Cisaillement déterminé par les essais de résistance au cisaillement statique avec V sar < A se,V ф s 0,6 f uta R comme
il est indiqué dans l'annexe D de la norme CSA A23.3-14.
358 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
