Systèmes d'ancrage mécanique
Figure 4
Chevilles interdites
dans la zone ombrée
Cas 2
c min,1
Cas 1
s min,2
s min,1
Pour une distance de rive spécifique,
l'espacement autorisé est calculé de la
façon suivante :
(s min,1 – s min,2 )
s ≥ s min,2 + ___________ (c – c min,2 )
(c min,1 – c min,2 )

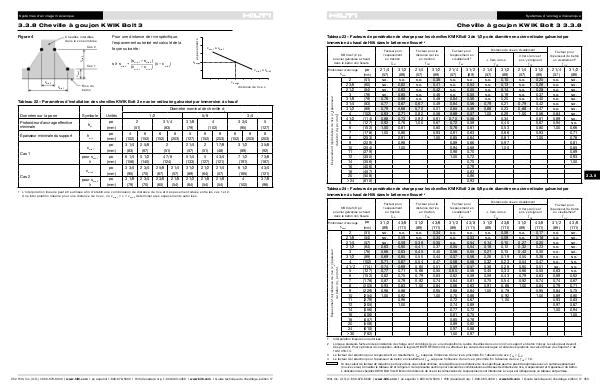

3.3.8 Cheville à goujon KWIK Bolt 3
c min,1 à s min,1
s design
c min,2 à s min,2
c design
distance de rive c
Rive du
béton
Tableau 22 – Paramètres d'installation des chevilles KWIK Bolt 3 en acier ordinaire galvanisé par immersion à chaud 1
Diamètre nominal de cheville d o
Données sur la pose
Symbole
Profondeur d'ancrage effective
minimale h ef
Épaisseur minimale du support h min
Cas 1
Cas 2
c min,1
pour s min,1
≥
c min,2
pour s min,2
≥
Unités
po
(mm)
po
(mm)
po
(mm)
po
(mm)
po
(mm)
po
(mm)
1/2
2
(51)
4
(102)
3 1/4
(83)
6 1/4
(158)
3 3/4
(95)
3 1/8
(79)
5/8
3 1/4
(83)
6
(152)
2 5/8
(67)
5 1/2
(140)
2 3/4
(70)
2 3/4
(70)
6
(152)
8
(203)
2
(51)
4 7/8
(124)
2 5/8
2 1/4
(67)
(57)
2 3/8
2 1/8
(60)
(54)
3 1/8
(79)
5
(127)
2 1/4
(57)
5 1/4
(133)
3 1/2
(89)
2 1/2
(64)
3/4
4
(102)
6
(152)
2
(51)
5
(127)
2 1/2
(64)
2 1/8
(54)
8
(203)
1 7/8
(48)
4 3/4
(121)
2 1/4
(57)
2 1/8
(54)
3 3/4
(95)
6
8
(152)
(203)
3 1/2
(89)
7 1/2
(191)
6 1/2
(165)
4
(102)
5
(127)
8
(203)
3 5/8
(92)
7 3/8
(187)
4 3/4
(121)
3 7/8
(98)
1 L'interpolation linéaire peut être utilisée afin d'établir une combinaison de distance de rive et d'espacement située entre les cas 1 et 2.
Une interpolation linéaire pour une distance de rive c, où c min,1 < c < c min,2 déterminera les espacements autorisés.
