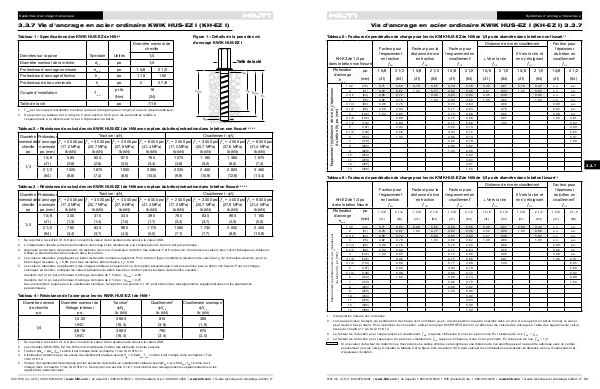

Systèmes d'ancrage mécanique
3.3.7 Vis d'ancrage en acier ordinaire KWIK HUS-EZ I (KH-EZ I)
Tableau 1 – Spécifications des KWIK HUS-EZ de Hilti 1,2
Figure 1 – Détails de la pose des vis
d'ancrage KWIK HUS-EZ I
Diamètre nominal de
cheville
Données sur la pose
Symbole Unités 1/4 Diamètre nominal de la mèche d bit po 1/4 Profondeur d'ancrage nominale h nom po 1 5/8 2 1/2
Profondeur d'ancrage effective h ef po 1,18 1,92
Profondeur de trou minimale h o po 2
Couple d'installation
T inst
Taille de la clé
pi-lb
Taille de la clé
2 7/8
18
(Nm) (24)
po 7/16
1 T inst est le couple d'installation maximal qui peut être appliqué au moyen d'une clé dynamométrique.
2 Se reporter au tableau 2 et à la figure 5 de la section 3.3.6 pour les paramètres relatifs à
l'espacement, à la distance de rive et à l'épaisseur du béton.
Tableau 2 – Résistance de calcul des vis KWIK HUS-EZ I de Hilti avec rupture du béton/extraction dans le béton non fissuré 1,2,3,4,5
Cisaillement : фV n
Traction : фN n
Diamètre Profondeur
nominal de d'ancrage ƒ' c = 2 500 psi ƒ' c = 3 000 psi ƒ' c = 4 000 psi ƒ' c = 6 000 psi ƒ' c = 2 500 psi ƒ' c = 3 000 psi ƒ' c = 4 000 psi ƒ' c = 6 000 psi
cheville nominale (17,2 MPa)
(20,7 MPa)
(27,6 MPa)
(41,4 MPa)
(17,2 MPa)
(20,7 MPa)
(27,6 MPa)
(41,4 MPa)
po
po (mm)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
1/4
1 5/8 585 620 675 765 1 075 1 180 1 360 (41) (2,6) (2,8) (3,0) (3,4) (4,8) (5,2) (6,0)
1 670
(7,4)
2 1/2 1 525 1 670 1 930 2 365 2 235 2 450 2 825 3 460
(64) (6,8) (7,4) (8,6) (10,5) (9,9) (10,9) (12,6) (15,4)
Tableau 3 – Résistance de calcul des vis KWIK HUS-EZ I de Hilti avec rupture du béton/extraction dans le béton fissuré 1,2,3,4,5
Cisaillement : фV n
Traction : фN n
Diamètre Profondeur
nominal de d'ancrage ƒ' c = 2 500 psi ƒ' c = 3 000 psi ƒ' c = 4 000 psi ƒ' c = 6 000 psi ƒ' c = 2 500 psi ƒ' c = 3 000 psi ƒ' c = 4 000 psi ƒ' c = 6 000 psi
cheville nominale (17,2 MPa)
(20,7 MPa)
(27,6 MPa)
(41,4 MPa)
(17,2 MPa)
(20,7 MPa)
(27,6 MPa)
(41,4 MPa)
po
po (mm)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
1/4
1
2
3
4
5
1 5/8 300 315 345 390 765 835 965 (41) (1,3) (1,4) (1,5) (1,7) (3,4) (3,7) (4,3)
1 180
(5,2)
2 1/2 760 830 960 1 175 1 585 1 735 2 000 2 450
(64) (3,4) (3,7) (4,3) (5,2) (7,1) (7,7) (8,9) (10,9)
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD.
L'interpolation linéaire entre les profondeurs d'ancrage et les résistances à la compression du béton n'est pas autorisée.
Appliquer les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 5 et 6 au besoin. Comparer aux valeurs pour l'acier indiquées au tableau 4.
Utiliser la plus faible des deux valeurs dans les calculs.
Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger, multiplier la résistance de calcul par λ a de la manière suivante : pour le
béton léger de sable, λ a = 0,68; pour tous les autres bétons légers, λ a = 0,60
Les valeurs tabulaires s'appliquent à des charges statiques uniquement. La conception parasismique n'est pas permise pour le béton non fissuré. Pour les charges
sismiques en traction, multiplier les valeurs tabulaires du béton fissuré en traction par les facteurs de réduction suivants :
diamètre de 1/4 po par profondeur d'ancrage nominale de 1 5/8 po : α N,seis = 0,60
diamètre de 1/4 po par profondeur d'ancrage nominale de 2 1/2 po : α N,seis = 0,75
Aucune réduction requise pour le cisaillement sismique. Se reporter à la section 3.1.8.7 pour obtenir des renseignements supplémentaires sur les applications
parasismiques.
Tableau 4 – Résistance de l'acier pour les vis KWIK HUS-EZ I de Hilti 1,2
1
2
3
4
5
Diamètre nominal
de cheville
po Diamètre nominal du
filetage intérieur
po Traction 3
фN sa
lb (kN) Cisaillement 4
фV sa
lb (kN) Cisaillement sismique 5
фV sa
lb (kN)
1/4 1/4-20
UNC
3/8-16
UNC 3 680
(16,4)
3 680
(16,4) 815
(3,6)
790
(3,5) 365
(1,6)
670
(3,0)
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD.
Les chevilles KWIK HUS-EZ I de Hilti sont considérées comme des éléments en acier cassant.
Traction ϕN sa = ϕA se,N f uta comme il est indiqué dans le chapitre 17 de l'ACI 318-14.
Cisaillement déterminé par les essais de cisaillement statique avec ϕV sa < 0.6ϕA se,V f uta comme il est indiqué dans le chapitre 17 de
l'ACI 318-14.
Valeurs de cisaillement déterminées par les essais de résistance au cisaillement statique avec фV sa ≤ ф 0,60 A se,V f uta comme il est
indiqué dans le chapitre 17 de l'ACI 318-14. Se reporter à la section 3.1.8.7 pour obtenir des renseignements supplémentaires sur les
applications parasismiques.
330 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
