Systèmes d'ancrage mécanique
Cheville à goujon KWIK Bolt TZ 3.3.5

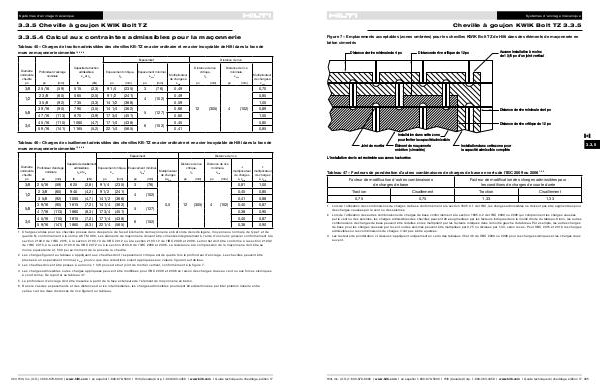

Figure 7 – Emplacements acceptables (zones ombrées) pour les chevilles KWIK Bolt TZ de Hilti dans des éléments de maçonnerie en
béton cimentés
Distance de rive minimale de 4 po
Aucune installation à moins
de 1 3/8 po d'un joint vertical
Distance de rive critique de 12 po
3.3.1
Distance de rive minimale de 4 po
Distance de rive critique de 12 po
Élément de maçonnerie
en béton (cimentée)
3.3.3
3.3.4
c
Installation dans cette zone
pour limiter la capacité admissible
Joint de mortier
3.3.2
3.3.5
Installation dans cette zone pour
la capacité admissible complète
3.3.6
L'installation de vis est restreinte aux zones hachurées
3.3.7
Tableau 47 – Facteurs de pondération d'autres combinaisons de charges de base en vertu de l'IBC 2009 ou 2006
1,2,3
Facteur de modification d'autres combinaisons
de charges de base
Facteur de modification des charges admissibles pour
les conditions de charges de courte durée
Traction Cisaillement Traction Cisaillement
0,75 0,75 1,33 1,33
1 Lors de l'utilisation des combinaisons de charges de base conformément à la section 1605.3.1 de l'IBC, les charges admissibles ne doivent pas être augmentées pour
des charges causées par le vent ou des séismes.
2 Lors de l'utilisation des autres combinaisons de charges de base conformément à la section 1605.3.2 de l'IBC 2009 ou 2006 qui comprennent les charges causées
par le vent ou des séismes, les charges admissibles des chevilles peuvent être augmentées par les facteurs indiqués dans la moitié droite du tableau. Sinon, les autres
combinaisons de charges de base peuvent être réduites en les multipliant par les facteurs indiqués dans la moitié gauche du tableau. Par exemple, les autres charges
de base pour les charges causées par le vent ou des séismes peuvent être multipliées par 0,75 ou divisées par 1,33, selon le cas. Pour l'IBC 2015 et 2012, les charges
admissibles ou les combinaisons de charges n'ont pas à être ajustées.
3 Les facteurs de pondération ci-dessus s'appliquent uniquement en vertu des tableaux 45 et 46 de l'IBC 2009 ou 2006 pour les charges sismiques et les charges dues
au vent.
3.3.8
3.3.9
3.3.9
3.3.9
3.3.9
3.3.9
3.3.9
3.3.9
