Cheville à goujon KWIK Bolt TZ 3.3.5
5/8 po min. (type)
2 1/2 po min. pour 3/8, 1/2,
5/8 x 3 1/8 et 3/4 x 3 1/4
3 1/4 po min. pour 5/8 x 4
et 3/4 x 3 3/4
Béton léger ou de densité normale
de 3 000 psi min.
Cannelure
supérieure
(noue)
Min.
3 7/8 po
3 po max.
Min.
3 7/8 po
Tablier « W »
en acier de
calibre min. 20
Cannelure
inférieure
(arête)
12 po min. (type)
Min. 1 po

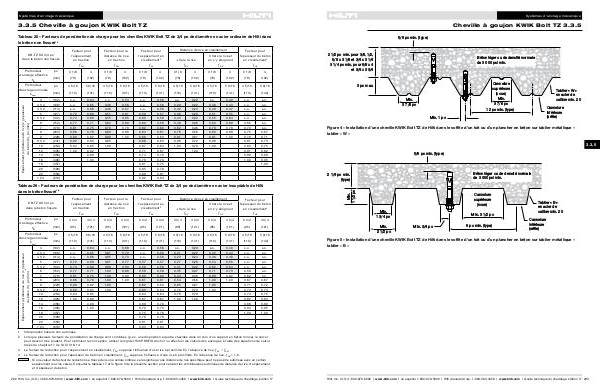

Figure 4 – Installation d'une cheville KWIK Bolt TZ de Hilti dans le soffite d'un toit ou d'un plancher en béton sur tablier métallique –
tablier « W »
3.3.1
3.3.2
3.3.3
3.3.4
3.3.5
5/8 po min. (type)
3.3.6
3.3.7
Béton léger ou de densité normale
de 3 000 psi min.
2 1/4 po min.
(type)
3.3.8
3.3.9
Cannelure
supérieure
(noue)
Min.
1 3/4 po
Min.
2 1/2 po
Min. 3 1/2 po
Min. 3/4 po
6 po min. (type)
3.3.9
Tablier « B »
en acier de
calibre min. 20
Cannelure
inférieure
(arête)
Figure 5 – Installation d'une cheville KWIK Bolt TZ de Hilti dans le soffite d'un toit ou d'un plancher en béton sur tablier métallique –
tablier « B »
3.3.9
3.3.9
3.3.9
3.3.9
3.3.9
