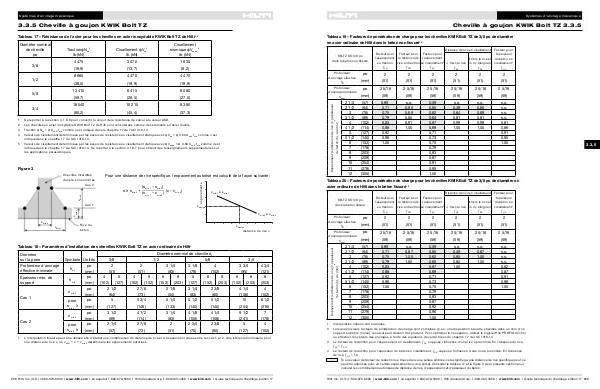

Systèmes d'ancrage mécanique Cheville à goujon KWIK Bolt TZ 3.3.5 Tableau 19 – Facteurs de pondération de charge pour les chevilles KWIK Bolt TZ de 3/8 po de diamètre en acier ordinaire de Hilti dans le béton non fissuré 1,2 KB-TZ SS 3/8 po dans le béton non fissuré Distance de rive en cisaillement Facteur pour Facteur pour Facteur pour Facteur pour l'épaisseur l'espacement la distance de l'espacement II Vers la rive et du béton en en traction rive en traction en cisaillement 3 ⊥ Vers la rive en s'y éloignant cisaillement 4 ƒ RN ƒ AN ƒ AV ƒ RV ƒ RV ƒ HV po 2 2 2 2 2 2 (mm) (51) (51) (51) (51) (51) (51) Profondeur d'ancrage nominale h nom po 2 5/16 2 5/16 2 5/16 2 5/16 2 5/16 2 5/16 (mm) (59) (59) (59) (59) (59) (59) (57) (64) (76) (89) (102) (114) (127) (140) (152) (178) (203) (229) (254) (279) (305) 0,69 0,71 0,75 0,79 0,83 0,88 0,92 0,96 1,00 s.o. 0,60 0,69 0,80 0,91 1,00 0,59 0,60 0,62 0,64 0,67 0,69 0,71 0,73 0,75 0,79 0,83 0,87 0,91 0,95 1,00 s.o. 0,49 0,64 0,81 0,99 1,00 s.o. 0,60 0,69 0,81 0,99 1,00 s.o. s.o. s.o. s.o. 0,81 0,86 0,91 0,95 1,00 Profondeur d'ancrage effective h ef 2 1/4 2 1/2 3 3 1/2 4 4 1/2 5 5 1/2 6 7 8 9 10 11 12 Profondeur d'ancrage effective h ef Profondeur d'ancrage nominale h nom 1 2 3 4 2 1/4 2 1/2 3 3 1/2 4 4 1/2 5 5 1/2 6 7 8 9 10 11 12 3.3.2 3.3.3 3.3.4 3.3.5 3.3.6 3.3.7 Tableau 20 – Facteurs de pondération de charge pour les chevilles KWIK Bolt TZ de 3/8 po de diamètre en acier ordinaire de Hilti dans le béton fissuré 1,2 KB-TZ SS 3/8 po dans le béton fissuré 3.3.1 Distance de rive en cisaillement Facteur pour Facteur pour Facteur pour Facteur pour l'épaisseur l'espacement la distance de l'espacement II Vers la rive et du béton en 3 en traction rive en traction en cisaillement ⊥ Vers la rive en s'y éloignant cisaillement 4 ƒ RN ƒ AN ƒ AV ƒ RV ƒ RV ƒ HV po 2 2 2 2 2 2 (mm) (51) (51) (51) (51) (51) (51) po 2 5/16 2 5/16 2 5/16 2 5/16 2 5/16 2 5/16 (mm) (59) (59) (59) (59) (59) (59) (57) (64) (76) (89) (102) (114) (127) (140) (152) (178) (203) (229) (254) (279) (305) 0,69 0,71 0,75 0,79 0,83 0,88 0,92 0,96 1,00 s.o. 0,87 1,00 1,00 0,59 0,60 0,62 0,65 0,67 0,69 0,71 0,73 0,75 0,79 0,83 0,87 0,92 0,96 1,00 s.o. 0,49 0,65 0,82 1,00 s.o. 0,87 1,00 1,00 s.o. s.o. s.o. s.o. 0,82 0,87 0,91 0,96 1,00 3.3.8 3.3.9 3.3.9 3.3.9 3.3.9 3.3.9 3.3.9 3.3.9 Interpolation linéaire non autorisée. Lorsque plusieurs facteurs de pondération de charge sont combinés (p. ex. une disposition à quatre chevilles dans un coin d'un support en béton mince), le calcul peut devenir très prudent. Pour optimiser la conception, utiliser le logiciel Hilti PROFIS Anchor ou effectuer les calculs des ancrages à l'aide des équations de calcul tirées du chapitre 17 de l'ACI 318-14. Le facteur de réduction pour l'espacement en cisaillement, ƒ AV , suppose l'influence d'une rive à proximité. En l'absence de rive, ƒ AV = ƒ AN . Le facteur de réduction pour l'épaisseur du béton en cisaillement, ƒ HV , suppose l'influence d'une rive à proximité. En l'absence de rive, ƒ HV = 1,0. Si une valeur de facteur de réduction se trouve dans une cellule ombrée, cela signifie qu'une distance de rive spécifique peut ne pas être autorisée avec un certain espacement (ou vice versa). Consulter le tableau 17 et la figure 3 de la présente section pour calculer les combinaisons autorisées de distance de rive, d'espacement et d'épaisseur du béton. Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17 289
