Systèmes d'ancrage mécanique
3.3.5 Cheville à goujon KWIK Bolt TZ

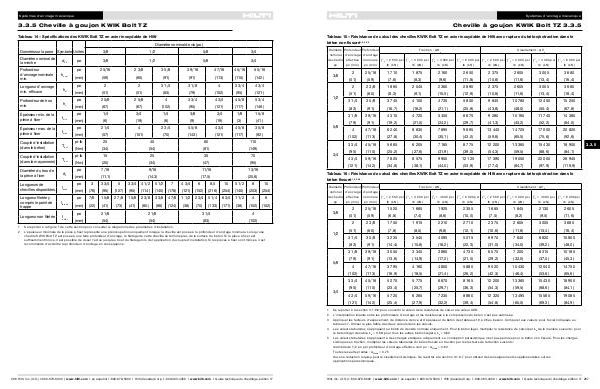

Tableau 14 – Spécifications des KWIK Bolt TZ en acier inoxydable de Hilti 1
Diamètre nominal de vis (po)
Données sur la pose
Symbole Unités
Diamètre nominal de
la mèche d bit
Profondeur
d'ancrage nominale
min. h nom
Longueur d'ancrage
min. efficace h ef
Profondeur de trou
min.
Épaisseur min. de la
pièce à fixer 1
Épaisseur max. de la
pièce à fixer
h o
t min
t max
Couple d'installation
(dans le béton) T inst
Couple d'installation
(dans la maçonnerie) T inst
Diamètre du trou de
la pièce à fixer d h
Longueurs de
chevilles disponibles l anch
Longueur filetée y
compris le point de
frappe l thread
Longueur non filetée l unthr
1
2
3/8 1/2 5/8 3/4
po 3/8 1/2 5/8 3/4
po 2 5/16 2 3/8 3 5/8 3 9/16 4 7/16 4 5/16 5 5/16
(mm) (59) (60) (91) (91) (113) (110) (142)
po 2 2 3 1/4 3 1/8 4 3 3/4 4 3/4
(mm) (51) (51) (83) (79) (102) (95) (121)
po 2 5/8 2 5/8 4 3 3/4 4 3/4 4 5/8 5 3/4
(mm) (67) (67) (102) (95) (121) (117) (146)
po 1/4 3/4 1/4 3/8 3/4 1/8 1 5/8
(mm) (6) (19) (6) (9) (19) (3) (41)
po 2 1/4 4 2 3/4 5 5/8 4 3/4 4 5/8 3 5/8
(mm) (57) (101) (70) (143) (121) (117) pi-lb 25 40 60 110
(Nm) (34) (54) (81) (149)
(92)
pi-lb 15 25 35 70
(Nm) (20) (34) (47) (95)
po 7/16 9/16 11/16 13/16
(mm) (11,1) (14,3) (17,5) (20,6)
po 3 3 3/4 5 3 3/4 4 1/2 5 1/2 7 4 3/4 6 8,5 10 5 1/2 8 10
(mm) (76) (95) (127) (95) (114) (140) (178) (121) (152) (216) (254) (140) (203) (254)
po 7/8 1 5/8 2 7/8 1 5/8 2 3/8 3 3/8 4 7/8 1 1/2 2 3/4 5 1/4 6 3/4 1 1/2 4 6
(mm) (22) (41) (73) (41) (60) (86) (124) (38) (70) (133) (171) (38) (102) (152)
po 2 1/8 2 1/8 3 1/4 4
(mm) (54) (54) (83) (102)
Se reporter à la figure 1 de cette section pour consulter le diagramme des paramètres d'installation.
L'épaisseur minimale de la pièce à fixer représente une préoccupation uniquement lorsque la cheville est posée à la profondeur d'ancrage minimale. Lorsqu'une
cheville KWIK Bolt TZ est posée à une telle profondeur d'ancrage, le filetage de cette cheville se termine près de la surface du béton. Si la pièce à fixer est
suffisamment mince, il est possible de visser l'écrou jusqu'au bout du filetage lors de l'application du couple d'installation. Si les pièces à fixer sont minces, il est
recommandé d'accroître la profondeur d'ancrage en conséquence.
