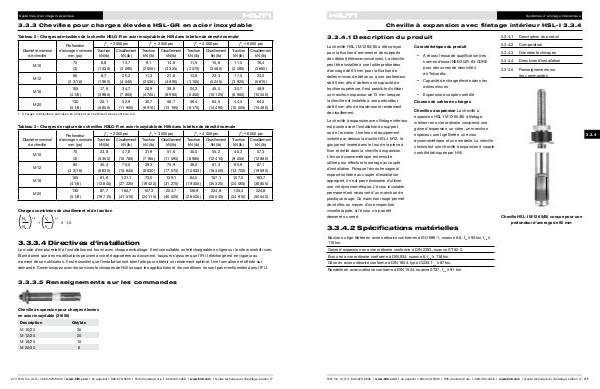

Systèmes d'ancrage mécanique
Cheville à expansion avec filetage intérieur HSL-I 3.3.4
3.3.4.1 Description du produit
La cheville HSL-I M12 65/80 a été conçue
pour la fixation d'armoires et de supports
de câbles (télécommunications). La cheville
peut être installée à une faible profondeur
d'ancrage de 65 mm pour la fixation de
dalles minces de béton ou à une profondeur
de 80 mm afin d'obtenir une capacité de
traction supérieure. Il est possible d'utiliser
un manchon espaceur de 15 mm lorsque
la cheville est installée à une profondeur
de 80 mm afin de maximiser le rendement
de cisaillement.
La cheville à expansion avec filetage intérieur
est posée avant l'installation du support
ou de l'armoire. Une fois cet équipement
installé par-dessus la douille HSL-I M12, le
goujon est inséré dans le trou de la pièce à
fixer et enfilé dans la cheville à expansion.
L'écrou dynamométrique est ensuite
utilisé pour effectuer le serrage au couple
d'installation. Puisque l'écrou hexagonal
exposé se libère au couple d'installation
approprié, il n'est pas nécessaire d'utiliser
une clé dynamométrique. L'écrou inviolable
permanent est recouvert d'un manchon de
plastique rouge. Ce manchon rouge permet
de vérifier, au moyen d'une inspection
visuelle rapide, si l'écrou n'a pas été
desserré ou serré.
Caractéristiques du produit
• A réussi l'essai de qualification des
normes d'essai NEBS GR-63‑CORE
pour des zones de sismicité 4
de Telcordia.
• Capacité de charge élevée dans les
dalles minces
3.3.4.1
Description du produit
3.3.4.2 Composition
3.3.4.3 Données techniques
3.3.4.4 Directives d'installation
3.3.4.5 Renseignements sur
les commandes
• Expansion à couple contrôlé
Clauses de cahier de charges
3.3.1
Chevilles à expansion La cheville à
expansion HSL-I M12 65/80 à filetage
intérieur en acier ordinaire comprend une
gaine d'expansion, un cône, un manchon
espaceur, une tige filetée, un écrou
dynamométrique et une rondelle. La cheville
choisie est une cheville à expansion à couple
contrôlé fabriquée par Hilti.
3.3.4.2 Spécifications matérielles
Boulon ou tige filetée en acier ordinaire conformes à ISO 898-1, nuance 8.8, f ya ≥ 93 ksi, f uta ≥
116 ksi.
Gaine d'expansion en acier ordinaire conforme à DIN 2393, nuance ST-52-3.
Écrou en acier ordinaire conforme à DIN 934, nuance 8, f uta ≥ 116 ksi.
3.3.2
3.3.3
3.3.4
3.3.5
3.3.6
3.3.7
3.3.8
3.3.9
3.3.7
3.3.7
Cheville HSL-I M12 65/80 conçue pour une
profondeur d'ancrage de 65 mm
3.3.7
3.3.7
3.3.7
3.3.7
Cône en acier ordinaire conforme à DIN 1654, type CQ35, f uta ≥ 87 ksi.
Rondelle en acier ordinaire conforme à DIN 1544, nuance ST37, f uta ≥ 91 ksi.
