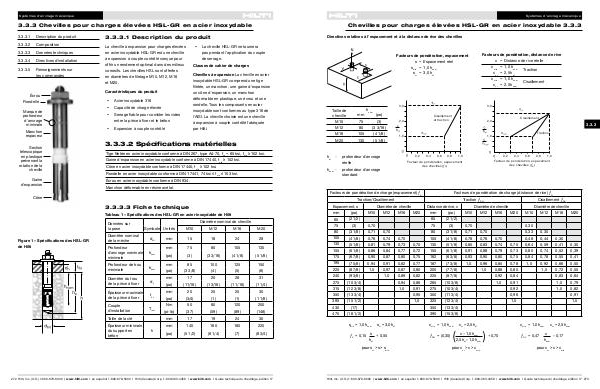

Systèmes d'ancrage mécanique
3.3.3 Chevilles pour charges élevées HSL-GR en acier inoxydable
3.3.3.1
Description du produit
3.3.3.2 Composition
3.3.3.3 Données techniques
3.3.3.4 Directives d'installation
3.3.3.5 Renseignements sur
les commandes
Écrou
Rondelle
Marque de
profondeur
d'ancrage
minimale
Manchon
espaceur
Section
télescopique
en plastique
prévenant la
rotation de la
cheville
Gaine
d'expansion
3.3.3.1 Description du produit
La cheville à expansion pour charges élevées
en acier inoxydable HSL-GR est une cheville
à expansion à couple contrôlé conçue pour
offrir un rendement optimal dans des milieux
corrosifs. Les chevilles HSL sont offertes
en diamètres de filetage M10, M12, M16
et M20.
• La cheville HSL-GR ne tournera
pas pendant l'application du couple
de serrage.
Clauses de cahier de charges
Chevilles à expansion La cheville en acier
inoxydable HSL-GR comprend une tige
filetée, un manchon, une gaine d'expansion
un cône d'expansion, un manchon
déformable en plastique, un écrou et une
rondelle. Tous les composants en acier
inoxydable sont conformes au type 316 de
l'AISI. La cheville choisie est une cheville
à expansion à couple contrôlé fabriquée
par Hilti.
Caractéristiques du produit
• Acier inoxydable 316
• Capacité de charge élevée
• Serrage fiable pour combler les vides
entre la pièce à fixer et le béton
• Expansion à couple contrôlé
3.3.3.2 Spécifications matérielles
Tige filetée en acier inoxydable conforme à DIN 267, type A4-70, f ya = 65 ksi, f uta ≥ 102 ksi.
Gaine d'expansion en acier inoxydable conforme à DIN 17440, f uta ≥ 102 ksi.
Cône en acier inoxydable conforme à DIN 17440, f uta ≥ 102 ksi.
Rondelle en acier inoxydable conforme à DIN 17441, 74 ksi ≤ f uta ≤ 103 ksi.
Écrou en acier inoxydable conforme à DIN 934.
Manchon déformable en résine acétal.
Cône
3.3.3.3 Fiche technique
Tableau 1 – Spécifications des HSL-GR en acier inoxydable de Hilti
Données sur
la pose
Figure 1 – Spécifications des HSL-GR
de Hilti
Diamètre nominal de cheville
Symbole Unités
Diamètre nominal
de la mèche d bit
Profondeur
d'ancrage nominale
minimale h nom
Profondeur de trou
minimale h nom
Diamètre du trou
de la pièce à fixer d h
Épaisseur maximale
de la pièce à fixer t fix
Couple
d'installation T inst
M10 M12 M16 M20
mm 15 18 24 28
mm 75 80 105 130
(po) (3) (3 3/16) (4 1/8) (5 1/8)
mm 85 100 125 150
(po) (3 3/8) (4) (5) (6)
mm 17 20 26 31
(po) (11/16) (13/16) (1 1/16) (1 1/4)
mm 20 25 25 30
(po) (3/4) (1) (1) (1 1/8)
Nm 50 80 120 200
(pi-lb) (37) (59) (89) (148)
Taille de la clé mm 17 19 24 30
Épaisseur minimale
du support en
béton mm 140 160 180 220
(po) (5 1/2) (6 1/4) (7) (8 3/4)
h
272 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
