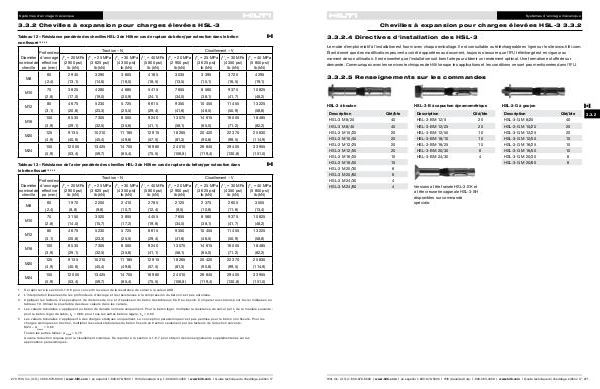

Systèmes d'ancrage mécanique 3.3.2 Chevilles à expansion pour charges élevées HSL-3 Tableau 12 – Résistance pondérée des chevilles HSL-3 de Hilti en cas de rupture du béton/par extraction dans le béton non fissuré 1,2,3,4,5 c Cisaillement – V r Traction – N r Profondeur Diamètre d'ancrage ƒ' c = 20 MPa ƒ' c = 25 MPa ƒ' c = 30 MPa ƒ' c = 40 MPa ƒ' c = 20 MPa ƒ' c = 25 MPa ƒ' c = 30 MPa ƒ' c = 40 MPa nominal de effective (2 900 psi) (3 625 psi) (4 350 psi) (5 800 psi) (2 900 psi) (3 625 psi) (4 350 psi) (5 800 psi) cheville po (mm) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) M8 M10 M12 M16 M20 M24 60 2 945 3 290 3 605 4 165 3 035 3 395 3 720 4 295 (2,4) (13,1) (14,6) (16,0) (18,5) (13,5) (15,1) (16,5) (19,1) 70 3 825 4 280 4 685 5 415 7 655 8 560 9 375 10 825 (2,8) (17,0) (19,0) (20,9) (24,1) (34,0) (38,1) (41,7) (48,2) 80 4 675 5 230 5 725 6 615 9 350 10 455 11 455 13 225 (3,1) (20,8) (23,3) (25,5) (29,4) (41,6) (46,5) (50,9) (58,8) 100 6 535 7 305 8 005 9 240 13 070 14 615 16 005 18 485 (3,9) (29,1) (32,5) (35,6) (41,1) (58,1) (65,0) (71,2) (82,2) 125 9 135 10 210 11 185 12 915 18 265 20 420 22 370 25 830 (4,9) (40,6) (45,4) (49,8) (57,5) (81,3) (90,8) (99,5) (114,9) 150 12 005 13 425 14 705 16 980 24 010 26 845 29 405 33 955 (5,9) (53,4) (59,7) (65,4) (75,5) (106,8) (119,4) (130,8) (151,0) Tableau 13 – Résistance de l'acier pondérée des chevilles HSL-3 de Hilti en cas de rupture du béton/par extraction dans le béton fissuré 1,2,3,4,5 c Cisaillement – V r Traction – N r Profondeur Diamètre d'ancrage ƒ' c = 20 MPa ƒ' c = 25 MPa ƒ' c = 30 MPa ƒ' c = 40 MPa ƒ' c = 20 MPa ƒ' c = 25 MPa ƒ' c = 30 MPa ƒ' c = 40 MPa nominal de effective (2 900 psi) (3 625 psi) (4 350 psi) (5 800 psi) (2 900 psi) (3 625 psi) (4 350 psi) (5 800 psi) cheville po (mm) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) M8 M10 M12 M16 M20 M24 1 2 3 4 5 60 1 970 2 200 2 410 2 785 2 125 2 375 2 605 3 005 (2,4) (8,8) (9,8) (10,7) (12,4) (9,5) (10,6) (11,6) (13,4) 70 3 150 3 520 3 855 4 455 7 655 8 560 9 375 10 825 (2,8) (14,0) (15,7) (17,2) (19,8) (34,0) (38,1) (41,7) (48,2) 80 4 675 5 230 5 725 6 615 9 350 10 455 11 455 13 225 (3,1) (20,8) (23,3) (25,5) (29,4) (41,6) (46,5) (50,9) (58,8) 100 6 535 7 305 8 005 9 240 13 070 14 615 16 005 18 485 (3,9) (29,1) (32,5) (35,6) (41,1) (58,1) (65,0) (71,2) (82,2) 125 9 135 10 210 11 185 12 915 18 265 20 420 22 370 25 830 (4,9) (40,6) (45,4) (49,8) (57,5) (81,3) (90,8) (99,5) (114,9) 150 12 005 13 425 14 705 16 980 24 010 26 845 29 405 33 955 (5,9) (53,4) (59,7) (65,4) (75,5) (106,8) (119,4) (130,8) (151,0) Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD. L'interpolation linéaire entre les profondeurs d'ancrage et les résistances à la compression du béton n'est pas autorisée. Appliquer les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 6 à 9 au besoin. Comparer aux valeurs pour l'acier indiquées au tableau 10. Utiliser la plus faible des deux valeurs dans les calculs. Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger, multiplier la résistance de calcul par λ a de la manière suivante : pour le béton léger de sable, λ a = 0,68; pour tous les autres bétons légers, λ a = 0,60 Les valeurs tabulaires s'appliquent à des charges statiques uniquement. La conception parasismique n'est pas permise pour le béton non fissuré. Pour les charges sismiques en traction, multiplier les valeurs tabulaires du béton fissuré en traction seulement par les facteurs de réduction suivants : M24 – α N,seis = 0,62 Toutes les autres tailles : α N,seis = 0,75 Aucune réduction requise pour le cisaillement sismique. Se reporter à la section 3.1.8.7 pour obtenir des renseignements supplémentaires sur les applications parasismiques. 270 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
