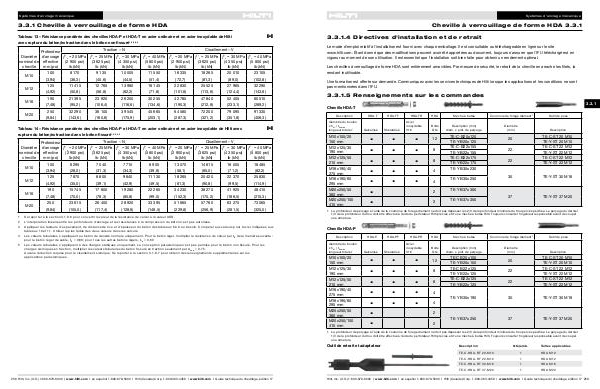

Systèmes d'ancrage mécanique 3.3.1 Cheville à verrouillage de forme HDA Tableau 13 – Résistance pondérée des chevilles HDA-P et HDA-T en acier ordinaire et en acier inoxydable de Hilti avec rupture du béton/extraction dans le béton non fissuré 1,2,3,4,5 c Cisaillement – V r Traction – N r Profondeur Diamètre d'ancrage ƒ' c = 20 MPa ƒ' c = 25 MPa ƒ' c = 30 MPa ƒ' c = 40 MPa ƒ' c = 20 MPa ƒ' c = 25 MPa ƒ' c = 30 MPa ƒ' c = 40 MPa nominal de effective (2 900 psi) (3 625 psi) (4 350 psi) (5 800 psi) (2 900 psi) (3 625 psi) (4 350 psi) (5 800 psi) cheville mm (po) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) M10 M12 M16 M20 100 8 170 9 135 10 005 11 550 16 335 18 265 20 010 (3,94) (36,3) (40,6) (44,5) (51,4) (72,7) (81,3) (89,0) 23 105 (102,8) 125 11 415 12 765 13 980 16 145 22 830 25 525 27 965 32 290 (4,92) (50,8) (56,8) (62,2) (71,8) (101,6) (113,6) (124,4) (143,6) 190 21 395 23 920 26 200 30 255 42 785 47 840 52 405 60 510 (7,48) (95,2) (106,4) (116,6) (134,6) (190,3) (212,8) (233,1) (269,2) 250 32 290 36 100 39 545 45 665 64 580 72 200 79 095 91 330 (9,84) (143,6) (160,6) (175,9) (203,1) (287,3) (321,2) (351,8) (406,3) Tableau 14 – Résistance pondérée des chevilles HDA-P et HDA-T en acier ordinaire et en acier inoxydable de Hilti avec rupture du béton/extraction dans le béton fissuré 1,2,3,4,5 c Cisaillement – V r Traction – N r Profondeur Diamètre d'ancrage ƒ' c = 20 MPa ƒ' c = 25 MPa ƒ' c = 30 MPa ƒ' c = 40 MPa ƒ' c = 20 MPa ƒ' c = 25 MPa ƒ' c = 30 MPa ƒ' c = 40 MPa (2 900 psi) (3 625 psi) (4 350 psi) (5 800 psi) (2 900 psi) (3 625 psi) (4 350 psi) (5 800 psi) nominal de effective lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) lb (kN) cheville mm (po) M10 M12 M16 M20 1 2 3 4 5 100 6 295 7 040 7 710 8 905 13 070 14 615 16 005 (3,94) (28,0) (31,3) (34,3) (39,6) (58,1) (65,0) (71,2) 18 485 (82,2) 125 7 870 8 800 9 640 11 130 18 265 20 420 22 370 25 830 (4,92) (35,0) (39,1) (42,9) (49,5) (81,3) (90,8) (99,5) (114,9) 190 15 745 17 600 19 280 22 265 34 230 38 270 41 925 48 410 (7,48) (70,0) (78,3) (85,8) (99,0) (152,3) (170,2) (186,5) (215,3) 250 23 615 26 400 28 920 33 395 51 665 57 760 63 275 73 065 (9,84) (105,0) (117,4) (128,6) (148,5) (229,8) (256,9) (281,5) (325,0) Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD. L'interpolation linéaire entre les profondeurs d'ancrage et les résistances à la compression du béton n'est pas autorisée. Appliquer les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 6 à 9 au besoin. Comparer aux valeurs pour l'acier indiquées aux tableaux 10 et 11. Utiliser la plus faible des deux valeurs dans les calculs. Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger, multiplier la résistance de calcul par λ a de la manière suivante : pour le béton léger de sable, λ a = 0,68; pour tous les autres bétons légers, λ a = 0,60 Les valeurs tabulaires s'appliquent à des charges statiques uniquement. La conception parasismique n'est pas permise pour le béton non fissuré. Pour les charges sismiques en traction, multiplier les valeurs tabulaires du béton fissuré en traction seulement par α seis = 0,75. Aucune réduction requise pour le cisaillement sismique. Se reporter à la section 3.1.8.7 pour obtenir des renseignements supplémentaires sur les applications parasismiques. 258 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
