Systèmes d'ancrage mécanique

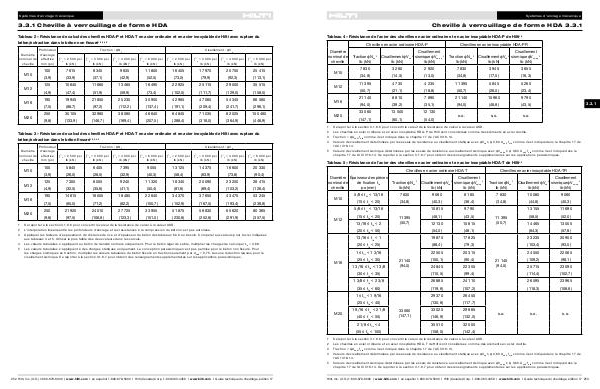

3.3.1 Cheville à verrouillage de forme HDA
Tableau 2 – Résistance de calcul des chevilles HDA-P et HDA-T en acier ordinaire et en acier inoxydable de Hilti avec rupture du
béton/extraction dans le béton non fissuré 1,2,3,4,5
Profondeur
Diamètre d'ancrage
ƒ' c = 2 500 psi
nominal de effective
lb (kN)
cheville
mm (po)
M10
M12
M16
M20
Cisaillement : фV n
Traction : фN n
ƒ' c = 3 000 psi
lb (kN) ƒ' c = 4 000 psi
lb (kN)" ƒ' c = 6 000 psi
lb (kN) ƒ' c = 2 500 psi
lb (kN) ƒ' c = 3 000 psi
lb (kN) ƒ' c = 4 000 psi
lb (kN) ƒ' c = 6 000 psi
lb (kN)
100 7 615 8 345 9 635 11 800 16 405 17 970 20 750 25 415
(3,9) (33,9) (37,1) (42,9) (52,5) (73,0) (79,9) (92,3) (113,1)
125 10 645 11 660 13 465 16 490 22 925 25 115 29 000 35 515
(4,9) (47,4) (51,9) (59,9) (73,4) (102,0) (111,7) (129,0) (158,0)
190 19 945 21 850 25 230 30 900 42 965 47 065 54 345 66 560
(7,5) (88,7) (97,2) (112,2) (137,4) (191,1) (209,4) (241,7) (296,1)
250 30 105 32 980 38 080 46 640 64 845 71 035 82 025 100 460
(9,8) (133,9) (146,7) (169,4) (207,5) (288,4) (316,0) (364,9) (446,9)
Tableau 3 – Résistance de calcul des chevilles HDA-P et HDA-T en acier ordinaire et en acier inoxydable de Hilti avec rupture du
béton/extraction dans le béton fissuré 1,2,3,4,5
Profondeur
Diamètre d'ancrage
ƒ' c = 2 500 psi
nominal de effective
lb (kN)
cheville
mm (po)
M10
M12
M16
M20
1
2
3
4
5
Cisaillement : фV n
Traction : фN n
ƒ' c = 3 000 psi
lb (kN) ƒ' c = 4 000 psi
lb (kN)" ƒ' c = 6 000 psi
lb (kN) ƒ' c = 2 500 psi
lb (kN) ƒ' c = 3 000 psi
lb (kN) ƒ' c = 4 000 psi
lb (kN) ƒ' c = 6 000 psi
lb (kN)
100 5 845 6 405 7 395 9 055 13 125 14 375 16 600 20 330
(3,9) (26,0) (28,5) (32,9) (40,3) (58,4) (63,9) (73,8) (90,4)
125 7 305 8 005 9 240 11 320 18 340 20 090 23 200 28 415
(4,9) (32,5) (35,6) (41,1) (50,4) (81,6) (89,4) (103,2) (126,4)
190 14 615 16 005 18 485 22 640 34 370 37 650 43 475 53 245
(7,5) (65,0) (71,2) (82,2) (100,7) (152,9) (167,5) (193,4) (236,8)
250 21 920 24 010 27 725 33 955 51 875 56 830 65 620 80 365
(9,8) (97,5) (106,8) (123,3) (151,0) (230,8) (252,8) (291,9) (357,5)
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD.
L'interpolation linéaire entre les profondeurs d'ancrage et les résistances à la compression du béton n'est pas autorisée.
Appliquer les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 6 à 9 au besoin. Comparer aux valeurs pour l'acier indiquées
aux tableaux 4 et 5. Utiliser la plus faible des deux valeurs dans les calculs.
Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger de sable, multiplier les charges de calcul par λ a = 0,68.
Les valeurs tabulaires s'appliquent à des charges statiques uniquement. La conception parasismique n'est pas permise pour le béton non fissuré. Pour
les charges sismiques en traction, multiplier les valeurs tabulaires du béton fissuré en traction seulement par α seis = 0,75. Aucune réduction requise pour le
cisaillement sismique. Se reporter à la section 3.1.8.7 pour obtenir des renseignements supplémentaires sur les applications parasismiques.
252 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
