Product Technical Guides : CA-FR Volume 2 - Chevillage | Page 238

Systèmes d'ancrage adhésif

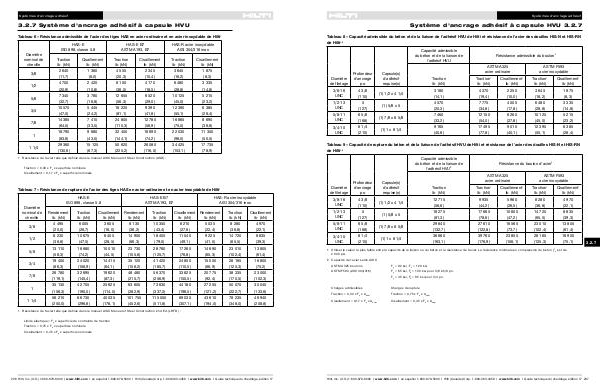

3.2.7 Système d'ancrage adhésif à capsule HVU
Tableau 6 – Résistance admissible de l'acier des tiges HAS en acier ordinaire et en acier inoxydable de Hilti 1
Diamètre
nominal de
cheville
3/8
1/2
5/8
3/4
7/8
1
1 1/4
HAS-E
ISO 898, classe 5.8
HAS-E B7
ASTM A193, B7
HAS-R acier inoxydable
AISI 304/316 inox
Traction
lb (kN) Cisaillement
lb (kN) Traction
lb (kN) Cisaillement
lb (kN) Traction
lb (kN) Cisaillement
lb (kN)
2 640 1 360 4 555 2 345 3 645 1 875
(11,7) (6,0) (20,3) (10,4) (16,2) (8,3)
4 700 2 420 8 100 4 170 6 480 3 335
(20,9) (10,8) (36,0) (18,5) (28,8) (14,8)
7 340 3 780 12 655 6 520 10 125 5 215
(32,7) (16,8) (56,3) (29,0) (45,0) (23,2)
10 570 5 445 18 225 9 390 12 390 6 385
(47,0) (24,2) (81,1) (41,8) (55,1) (28,4)
14 385 7 410 24 805 12 780 16 865 8 690
(64,0) (33,0) (110,3) (56,9) (75,0) (38,6)
18 790 9 680 32 400 16 690 22 030 11 350
(83,6) (43,0) (144,1) (74,2) (98,0) (50,5)
29 360 15 125 50 620 26 080 34 425 17 735
(130,6) (67,3) (225,2) (116,0) (153,1) (78,9)
1 Résistance de l'acier telle que définie dans le manuel AISC Manual of Steel Construction (ASD) :
Traction = 0,33 x F u x superficie nominale
Cisaillement = 0,17 x F u x superficie nominale
Tableau 7 – Résistance de rupture de l'acier des tiges HAS en acier ordinaire et en acier inoxydable de Hilti 1
Diamètre
nominal de
cheville
3/8
1/2
5/8
3/4
7/8
1
1 1/4
HAS-E
ISO 898, classe 5.8
HAS-E B7
ASTM A193, B7
HAS-R acier inoxydable
AISI 304/316 inox
Rendement
lb (kN) Traction
lb (kN) Cisaillement
lb (kN) Rendement
lb (kN) Traction
lb (kN) Cisaillement
lb (kN) Rendement
lb (kN) Traction
lb (kN) Cisaillement
lb (kN)
4 495 6 005 3 605 8 135 10 350 6 210 5 035 8 280 4 970
(20,0) (26,7) (16,0) (36,2) (43,4) (27,6) (22,4) (36,8) (22,1)
8 230 10 675 6 405 14 900 18 405 11 040 9 225 14 720 8 835
(36,6) (47,5) (28,5) (66,3) (79,0) (49,1) (41,0) (65,5) (39,3)
13 110 16 680 10 010 23 730 28 760 17 260 14 690 23 010 13 805
(58,3) (74,2) (44,5) (105,6) (125,7) (76,8) (65,3) (102,4) (61,4)
19 400 24 020 14 415 35 120 41 420 24 850 15 050 28 165 16 800
(86,3) (106,9) (64,1) (156,2) (185,7) (110,5) (66,9) (125,3) (75,2)
26 780 32 695 19 620 48 480 56 370 33 825 20 775 38 335 23 000
(119,1) (145,4) (87,3) (215,7) (256,9) (150,5) (92,4) (170,5) (102,3)
35 130 42 705 25 625 63 600 73 630 44 180 27 255 50 070 30 040
(156,3) (190,0) (114,0) (282,9) (337,0) (196,5) (121,2) (222,7) (133,6)
56 210 66 730 40 035 101 755 115 050 69 030 43 610 78 235 46 940
(250,0) (296,8) (178,1) (452,6) (511,8) (307,1) (194,0) (348,0) (208,8)
1 Résistance de l'acier telle que définie dans le manuel AISC Manual of Steel Construction 2nd Ed. (LRFD) :
Limite élastique = F y x superficie de contrainte de traction
Traction = 0,75 x F u x superficie nominale
Cisaillement = 0,45 x F u x superficie nominale
236 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
