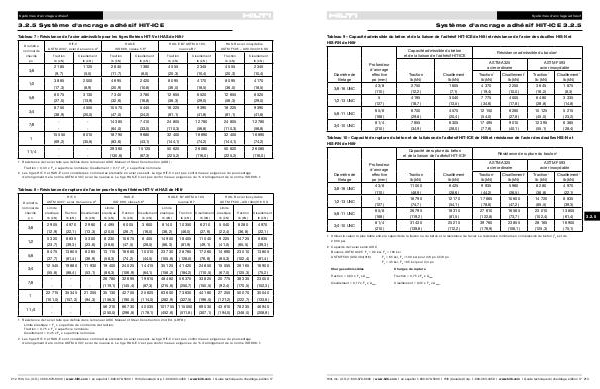

Systèmes d'ancrage adhésif
Système d'ancrage adhésif HIT-ICE 3.2.5
Tableau 9 – Capacité admissible du béton et de la liaison de l'adhésif HIT-ICE de Hilti et résistance de l'acier des douilles HIS-N et
HIS‑RN de Hilti 1
Capacité admissible du béton
et de la liaison de l'adhésif HIT-ICE
Diamètre de
filetage
Résistance admissible du boulon 2
ASTM A325
acier ordinaire
ASTM F593
acier inoxydable
Profondeur
d'ancrage
effective
po (mm) Traction
lb (kN) Cisaillement
lb (kN) Traction 1
lb (kN) Cisaillement 1
lb (kN) Traction 1
lb (kN) Cisaillement 1
lb (kN)
4 3/8 2 750 1 605 4 370 2 250 3 645 1 875
(110) (12,2) (7,1) (19,4) (10,0) (16,2) (8,3)
5 4 195 3 040 7 775 4 005 6 480 3 335
3/8-16 UNC
1/2-13 UNC
5/8-11 UNC
3/4-10 UNC
(127) (18,7) (13,5) (34,6) (17,8) (28,8) (14,8)
6 5/8 6 700 4 575 12 150 6 260 10 125 5 215
(168) (29,8) (20,4) (54,0) (27,8) (45,0) (23,2)
8 1/4 7 855 6 305 17 495 9 010 12 395 6 385
(210) (34,9) (28,0) (77,8) (40,1) (55,1) (28,4)
Tableau 10 – Capacité de rupture du béton et de la liaison de l'adhésif HIT-ICE de Hilti et résistance de l'acier des douilles HIS-N et
HIS-RN de Hilti 1
Capacité de rupture du béton
et de la liaison de l'adhésif HIT-ICE 2
Diamètre de
filetage
Résistance de rupture du boulon 2
ASTM A325
acier ordinaire
ASTM F593
acier inoxydable
Profondeur
d'ancrage
effective
po (mm) Traction
lb (kN) Cisaillement
lb (kN) Traction 1
lb (kN) Cisaillement 1
lb (kN) Traction 1
lb (kN) Cisaillement 1
lb (kN)
4 3/8 11 000 6 425 9 935 5 960 8 280 4 970
(110) (48,9) (28,6) (44,2) (26,5) (36,8) (22,1)
5 16 790 12 170 17 665 10 600 14 720 8 835
3/8-16 UNC
1/2-13 UNC
5/8-11 UNC
3/4-10 UNC
(127) (74,7) (54,1) (78,6) (47,2) (65,5) (39,3)
6 5/8 26 795 18 310 27 610 16 565 23 010 13 805
(168) (119,2) (81,5) (122,8) (73,7) (102,4) (61,4)
8 1/4 31 430 25 215 39 760 23 855 28 165 16 900
(210) (139,8) (112,2) (176,9) (106,1) (125,3) (75,1)
3.2.5
1 Utiliser la valeur la plus faible entre la capacité de la liaison ou du béton et la résistance de l'acier. La résistance minimale en compression du béton ƒ' c est de
2 000 psi.
2 Capacité de l'acier selon AISC
Boulons ASTM A325 F y = 92 ksi, F u = 120 ksi
ASTM F593 (AISI 304/316) F y = 65 ksi, F u = 100 ksi pour 3/8 po à 5/8 po
F y = 45 ksi, F u = 85 ksi pour 3/4 po
Charges admissibles Charges de rupture
Traction = 0,33 x F u x A nom Traction = 0,75 x F u x A nom
Cisaillement = 0,17 x F u x A nom Cisaillement = 0,45 x F u x A nom
Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17 213
