Systèmes d'ancrage adhésif
Système d'ancrage adhésif époxyde HIT-RE 500 V3 3.2.4

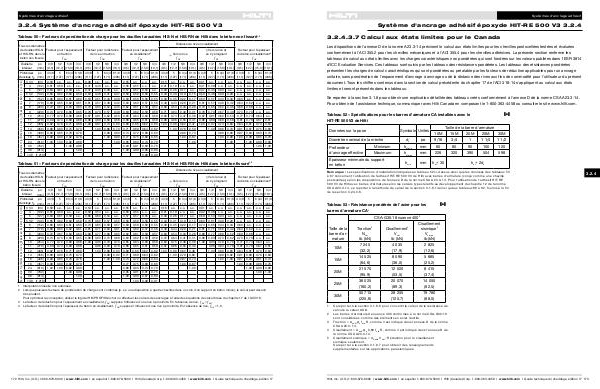

3.2.4.3.7 Calcul aux états limites pour le Canada
Les dispositions de l'annexe D de la norme A23.3-14 précisent le calcul aux états limites pour les chevilles postscellées testées et évaluées
conformément à l'ACI 355.2 pour les chevilles mécaniques et à l'ACI 355.4 pour les chevilles adhésives. La présente section renferme les
tableaux de calcul aux états limites avec les charges caractéristiques non pondérées qui sont fondées sur les valeurs publiées dans l'ESR‑3814
d'ICC Evaluation Services. Ces tableaux sont suivis par les tableaux des résistances pondérées. Les tableaux des résistances pondérées
présentent les charges de calcul caractéristiques qui sont pondérées au préalable par les facteurs de réduction applicables pour un ancrage
unitaire, sans pondération de l'espacement d'ancrage à ancrage ou de la distance des rives aux fins de commodité pour l'utilisateur du présent
document. Tous les chiffres contenus dans la section de calcul précédente du chapitre 17 de l'ACI 318-14 s'appliquent au calcul aux états
limites et seront présentés dans les tableaux.
Se reporter à la section 3.1.8 pour obtenir une explication détaillée des tableaux créés conformément à l'annexe D de la norme CSA A23.3-14.
Pour obtenir de l'assistance technique, communiquer avec Hilti Canada en composant le 1-800-363-4458 ou consulter le site www.hilti.com.
Tableau 52 – Spécifications pour les barres d'armature CA installées avec le
HIT-RE 500 V3 de Hilti
Données sur la pose
Profondeur
d'ancrage effective
Taille de la barre d'armature
Symbole Unités
Diamètre nominal de la mèche
c
10M 15M 20M 25M 30M
9/16 3/4 1 1 1/4 1 1/2
d o po Minimum h ef,min mm 60 80 90 100 120
Maximum h ef,max mm 226 320 390 504 598
h min mm h ef + 30
Épaisseur minimale du support
en béton
h ef + 2d o
Remarque : Les spécifications d'installation indiquées au tableau 52 ci-dessus ainsi que les données des tableaux 53
à 67 concernent l'utilisation de l'adhésif HIT-RE 500 V3 de Hilti avec barres d'armature (conçu comme une cheville
postscellée), selon les dispositions de l'annexe D de la norme CSA A23.3-14. Pour l'utilisation de l'adhésif HIT-RE
500 V3 de Hilti avec barres d'armature selon les calculs types relatifs au développement du chapitre 12 de la norme
CSA A23.3-14, se reporter à la méthode de calcul de la section 3.1.8.14 ainsi qu'aux tableaux 88 à 92, fournis à la fin
de la section 3.2.4.3.8.
Tableau 53 – Résistance pondérée de l'acier pour les
barres d'armature CA 1
3.2.4
c
CSA-G30.18 nuance 400 2
Taille de la
barre d'ar-
mature
10M
15M
20M
25M
30M
1
2
3
4
5
Traction 3
N sar
lb (kN) Cisaillement 4
V sar
lb (kN) Cisaillement
sismique 5
V sar,eq
lb (kN)
7 245 4 035 2 825
(32,2) (17,9) (12,6)
14 525 8 090 5 665
(64,6) (36,0) (25,2)
21 570 12 020 8 415
(95,9) (53,5) (37,4)
36 025 20 070 14 050
(160,2) (89,3) (62,5)
50 715 28 255 19 780
(225,6) (125,7) (88,0)
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de
calcul à la valeur ASD.
Les barres d'armature de nuance 400 conformes à la norme CSA-G30.18
sont considérées comme des éléments en acier ductile.
Traction = A se,N ф s f uta R, comme il est indiqué dans l'annexe D de la norme
CSA A23.3-14.
Cisaillement = A se,V ф s 0,60 f uta R, comme il est indiqué dans l'annexe D de
la norme CSA A23.3-14.
Cisaillement sismique = α V,seis V sar : Réduction pour le cisaillement
sismique seulement.
Se reporter à la section 3.1.8.7 pour obtenir des renseignements
supplémentaires sur les applications parasismiques.
