Systèmes d'ancrage adhésif
3.2.4 Système d'ancrage adhésif époxyde HIT-RE 500 V3

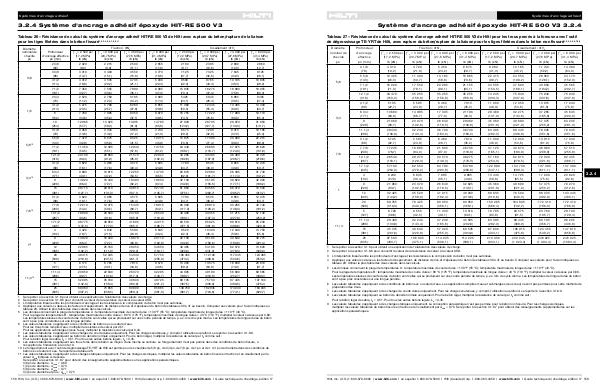

Tableau 26 – Résistance de calcul du système d'ancrage adhésif HIT-RE 500 V3 de Hilti avec rupture du béton/rupture de la liaison
pour les tiges filetées dans le béton fissuré 1,2,3,4,5,6,7,8,9,11
Diamètre
nominal de
cheville
po
3/8
1/2
5/8 10
3/4 10
7/8 10
1 10
1 1/4 10
Profondeur
d'ancrage effective
po (mm)
2 3/8
(60)
3 3/8
(86)
4 1/2
(114)
7 1/2
(191)
2 3/4
(70)
4 1/2
(114)
6
(152)
10
(254)
3 1/8
(79)
5 5/8
(143)
7 1/2
(191)
12 1/2
(318)
3 1/2
(89)
6 3/4
(171)
9
(229)
15
(381)
3 1/2
(89)
7 7/8
(200)
10 1/2
(267)
17 1/2
(445)
4
(102)
9
(229)
12
(305)
20
(508)
5
(127)
11 1/4
(286)
15
(381)
25
(635)
ƒ´ c = 2 500 psi
(17,2 MPa)
lb (kN)
2 020
(9,0)
3 310
(14,7)
4 410
(19,6)
7 350
(32,7)
2 520
(11,2)
5 275
(23,5)
7 780
(34,6)
12 965
(57,7)
3 050
(13,6)
7 370
(32,8)
11 350
(50,5)
20 100
(89,4)
3 620
(16,1)
9 690
(43,1)
14 920
(66,4)
28 715
(127,7)
3 620
(16,1)
12 210
(54,3)
18 800
(83,6)
38 775
(172,5)
4 420
(19,7)
14 920
(66,4)
22 965
(102,2)
49 415
(219,8)
6 175
(27,5)
20 850
(92,7)
32 095
(142,8)
69 060
(307,2)
Traction : ФN n
ƒ´ c = 3 000 psi
ƒ´ c = 4 000 psi
(20,7 MPa)
(27,6 MPa)
lb (kN)
lb (kN)
2 215
2 500
(9,9)
(11,1)
3 400
3 550
(15,1)
(15,8)
4 535
4 735
(20,2)
(21,1)
7 555
7 890
(33,6)
(35,1)
2 760
3 185
(12,3)
(14,2)
5 780
6 260
(25,7)
(27,8)
7 995
8 350
(35,6)
(37,1)
13 325
13 915
(59,3)
(61,9)
3 345
3 860
(14,9)
(17,2)
8 075
9 325
(35,9)
(41,5)
12 395
12 940
(55,1)
(57,6)
20 660
21 570
(91,9)
(95,9)
3 965
4 575
(17,6)
(20,4)
10 615
12 255
(47,2)
(54,5)
16 340
18 490
(72,7)
(82,2)
29 510
30 815
(131,3)
(137,1)
3 965
4 575
(17,6)
(20,4)
13 375
15 445
(59,5)
(68,7)
20 590
23 780
(91,6)
(105,8)
39 850
41 605
(177,3)
(185,1)
4 840
5 590
(21,5)
(24,9)
16 340
18 870
(72,7)
(83,9)
25 160
29 050
(111,9)
(129,2)
52 045
54 340
(231,5)
(241,7)
6 765
7 815
(30,1)
(34,8)
22 840
26 370
(101,6)
(117,3)
35 160
40 600
(156,4)
(180,6)
75 655
80 800
(336,5)
(359,4)
ƒ´ c = 6 000 psi
(41,4 MPa)
lb (kN)
2 655
(11,8)
3 770
(16,8)
5 030
(22,4)
8 385
(37,3)
3 905
(17,4)
6 655
(29,6)
8 870
(39,5)
14 785
(65,8)
4 730
(21,0)
10 315
(45,9)
13 755
(61,2)
22 920
(102,0)
5 605
(24,9)
14 735
(65,5)
19 650
(87,4)
32 745
(145,7)
5 605
(24,9)
18 915
(84,1)
26 530
(118,0)
44 215
(196,7)
6 845
(30,4)
23 110
(102,8)
34 650
(154,1)
57 750
(256,9)
9 570
(42,6)
32 295
(143,7)
49 725
(221,2)
85 865
(381,9)
ƒ´ c = 2 500 psi
(17,2 MPa)
lb (kN)
2 180
(9,7)
7 125
(31,7)
9 500
(42,3)
15 835
(70,4)
5 425
(24,1)
11 360
(50,5)
16 755
(74,5)
27 930
(124,2)
6 575
(29,2)
15 875
(70,6)
24 440
(108,7)
43 295
(192,6)
7 790
(34,7)
20 870
(92,8)
32 130
(142,9)
61 850
(275,1)
7 790
(34,7)
26 300
(117,0)
40 490
(180,1)
83 510
(371,5)
9 520
(42,3)
32 130
(142,9)
49 465
(220,0)
106 435
(473,4)
13 305
(59,2)
44 905
(199,7)
69 135
(307,5)
148 750
(661,7)
Cisaillement : ФV n
ƒ´ c = 3 000 psi
ƒ´ c = 4 000 psi
(20,7 MPa)
(27,6 MPa)
lb (kN)
lb (kN)
2 385
2 690
(10,6)
(12,0)
7 325
7 645
(32,6)
(34,0)
9 765
10 195
(43,4)
(45,3)
16 275
16 990
(72,4)
(75,6)
5 945
6 865
(26,4)
(30,5)
12 445
13 485
(55,4)
(60,0)
17 220
17 980
(76,6)
(80,0)
28 705
29 970
(127,7)
(133,3)
7 200
8 315
(32,0)
(37,0)
17 390
20 080
(77,4)
(89,3)
26 695
27 875
(118,7)
(124,0)
44 495
46 460
(197,9)
(206,7)
8 535
9 855
(38,0)
(43,8)
22 860
26 395
(101,7)
(117,4)
35 195
39 820
(156,6)
(177,1)
63 565
66 370
(282,7)
(295,2)
8 535
9 855
(38,0)
(43,8)
28 810
33 265
(128,2)
(148,0)
44 355
51 215
(197,3)
(227,8)
85 825
89 610
(381,8)
(398,6)
10 430
12 040
(46,4)
(53,6)
35 195
40 640
(156,6)
(180,8)
54 190
62 570
(241,0)
(278,3)
112 100
117 045
(498,6)
(520,6)
14 575
16 830
(64,8)
(74,9)
49 190
56 800
(218,8)
(252,7)
75 730
87 445
(336,9)
(389,0)
162 945
174 030
(724,8)
(774,1)
ƒ´ c = 6 000 psi
(41,4 MPa)
lb (kN)
2 860
(12,7)
8 125
(36,1)
10 835
(48,2)
18 055
(80,3)
8 405
(37,4)
14 330
(63,7)
19 110
(85,0)
31 850
(141,7)
10 185
(45,3)
22 215
(98,8)
29 620
(131,8)
49 370
(219,6)
12 070
(53,7)
31 740
(141,2)
42 320
(188,2)
70 530
(313,7)
12 070
(53,7)
40 740
(181,2)
57 140
(254,2)
95 230
(423,6)
14 750
(65,6)
49 775
(221,4)
74 630
(332,0)
124 385
(553,3)
20 610
(91,7)
69 565
(309,4)
107 100
(476,4)
184 945
(822,7)
1
2
3
4
Se reporter à la section 3.1.8 pour obtenir une explication de l'élaboration des valeurs de charge.
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD.
L'interpolation linéaire entre les profondeurs d'ancrage et les résistances à la compression du béton n'est pas autorisée.
Appliquer, aux valeurs ci-dessus, les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 30 à 41 au besoin. Comparer aux valeurs pour l'acier indiquées au
tableau 29. Utiliser la plus faible des deux valeurs dans les calculs.
5 Les données concernent la plage de températures A : température maximale de courte durée = 130 °F (55 °C); température maximale de longue durée = 110 °F (43 °C).
Pour la plage de températures B : température maximale de courte durée = 80 °C (176 °F), température maximale de longue durée = 43 °C (110 °F), multiplier la valeur ci-dessus par 0,69.
Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps, p. ex. lors du cycle diurne. Les températures de longue durée du béton
sont à peu près constantes sur une longue période.
6 Les valeurs tabulaires s'appliquent à des conditions de béton sec ou saturé d'eau.
Pour les trous forés remplis d'eau, multiplier la résistance de calcul par 0,51.
Pour les applications submergées (sous l'eau), multiplier la résistance de calcul par 0,44.
7 Les valeurs tabulaires s'appliquent à des charges de courte durée uniquement. Pour les charges soutenues, y compris l'utilisation au plafond, se reporter à la section 3.1.8.8.
8 Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger, multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable, λ a = 0,51. Pour tous les autres bétons légers, λ a = 0,45.
9 Les valeurs tabulaires s'appliquent aux trous forés dans le béton au moyen d'une mèche au carbure. Le forage diamant n'est pas permis dans des conditions de béton fissuré, à
l'exception de l'indication à la note 10.
10 Le forage diamant avec l'outil de dégrossissage TE-YRT de Hilti est permis pour les chevilles de 5/8 po, de 3/4 po, de 7/8 po, de 1 po et de 1 1/4 po de diamètre dans des conditions de
béton sec et saturé d'eau. Se reporter au tableau 28.
11 Les valeurs tabulaires s'appliquent à des charges statiques uniquement. Pour les charges sismiques, multiplier les valeurs tabulaires du béton fissuré en traction et en cisaillement par la
valeur α seis indiquée ci-dessous.
Se reporter à la section 3.1.8.7 pour obtenir des renseignements supplémentaires sur les applications parasismiques.
3/8 po de diamètre - α v,seis = 0,69
1/2 po de diamètre - α v,seis = 0,70
5/8 po de diamètre - α v,seis = 0,71
3/4 po de diamètre et plus : α seis = 0,75
158 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
