Systèmes d'ancrage adhésif

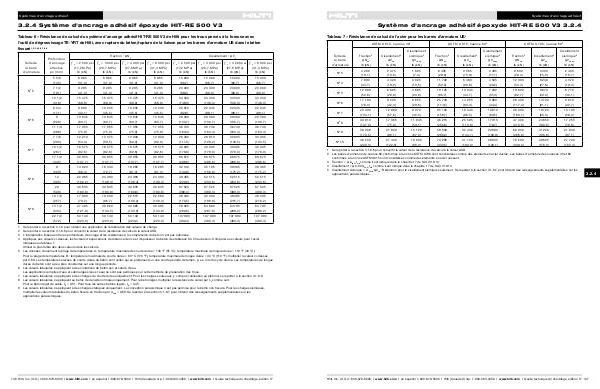

3.2.4 Système d'ancrage adhésif époxyde HIT-RE 500 V3
Tableau 6 – Résistance de calcul du système d'ancrage adhésif HIT-RE 500 V3 de Hilti pour les trous percés à la foreuse avec
l'outil de dégrossissage TE-YRT de Hilti, avec rupture du béton/rupture de la liaison pour les barres d'armature US dans le béton
fissuré 1,2,3,4,5,6,7,8,9
Taille de
la barre
d'armature
N o 5
N o 6
N o 7
N o 8
N o 9
1
2
3
4
5
6
7
8
9
Profondeur
d'ancrage
effective
po (mm)
5 5/8
(143)
7 1/2
(191)
12 1/2
(318)
6 3/4
(171)
9
(229)
11 1/4
(286)
7 7/8
(200)
10 1/2
(267)
17 1/2
(445)
9
(229)
12
(305)
20
(508)
10 1/8
(257)
13 1/2
(343)
22 1/2
(572)
Cisaillement : ϕV n
Traction : ϕN n
ƒ´ c = 2 500 psi ƒ´ c = 3 000 psi ƒ´ c = 4 000 psi ƒ´ c = 6 000 psi ƒ´ c = 2 500 psi ƒ´ c = 3 000 psi ƒ´ c = 4 000 psi ƒ´ c = 6 000 psi
(17,2 MPa)
(20,7 MPa)
(27,6 MPa)
(41,4 MPa)
(17,2 MPa)
(20,7 MPa)
(27,6 MPa)
(41,4 MPa)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
lb (kN)
6 965
(31,0)
9 285
(41,3)
15 475
(68,8)
9 690
(43,1)
13 645
(60,7)
17 055
(75,9)
12 210
(54,3)
18 575
(82,6)
30 955
(137,7)
14 920
(66,4)
22 965
(102,2)
40 635
(180,8)
17 800
(79,2)
27 405
(121,9)
50 140
(223,0)
6 965
(31,0)
9 285
(41,3)
15 475
(68,8)
10 235
(45,5)
13 645
(60,7)
17 055
(75,9)
13 375
(59,5)
18 575
(82,6)
30 955
(137,7)
16 340
(72,7)
24 380
(108,4)
40 635
(180,8)
19 500
(86,7)
30 020
(133,5)
50 140
(223,0)
6 965
(31,0)
9 285
(41,3)
15 475
(68,8)
10 235
(45,5)
13 645
(60,7)
17 055
(75,9)
13 930
(62,0)
18 575
(82,6)
30 955
(137,7)
18 285
(81,3)
24 380
(108,4)
40 635
(180,8)
22 515
(100,2)
30 085
(133,8)
50 140
(223,0)
6 965
(31,0)
9 285
(41,3)
15 475
(68,8)
10 235
(45,5)
13 645
(60,7)
17 055
(75,9)
13 930
(62,0)
18 575
(82,6)
30 955
(137,7)
18 285
(81,3)
24 380
(108,4)
40 635
(180,8)
22 560
(100,4)
30 085
(133,8)
50 140
(223,0)
15 000
(66,7)
20 000
(89,0)
33 330
(148,3)
20 870
(92,8)
29 390
(130,7)
36 740
(163,4)
26 300
(117,0)
40 005
(178,0)
66 675
(296,6)
32 130
(142,9)
49 465
(220,0)
87 525
(389,3)
38 340
(170,5)
59 025
(262,6)
107 990
(480,4)
15 000
(66,7)
20 000
(89,0)
33 330
(148,3)
22 045
(98,1)
29 390
(130,7)
36 740
(163,4)
28 810
(128,2)
40 005
(178,0)
66 675
(296,6)
35 195
(156,6)
52 515
(233,6)
87 525
(389,3)
42 000
(186,8)
64 660
(287,6)
107 990
(480,4)
15 000
(66,7)
20 000
(89,0)
33 330
(148,3)
22 045
(98,1)
29 390
(130,7)
36 740
(163,4)
30 005
(133,5)
40 005
(178,0)
66 675
(296,6)
39 385
(175,2)
52 515
(233,6)
87 525
(389,3)
48 495
(215,7)
64 795
(288,2)
107 990
(480,4)
15 000
(66,7)
20 000
(89,0)
33 330
(148,3)
22 045
(98,1)
29 390
(130,7)
36 740
(163,4)
30 005
(133,5)
40 005
(178,0)
66 675
(296,6)
39 385
(175,2)
52 515
(233,6)
87 525
(389,3)
48 595
(216,2)
64 795
(288,2)
107 990
(480,4)
Se reporter à la section 3.1.8 pour obtenir une explication de l'élaboration des valeurs de charge.
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD.
L'interpolation linéaire entre les profondeurs d'ancrage et les résistances à la compression du béton n'est pas autorisée.
Appliquer, aux valeurs ci-dessus, les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 8 à 23 au besoin. Comparer aux valeurs pour l'acier
indiquées au tableau 7.
Utiliser la plus faible des deux valeurs dans les calculs.
Les données concernent la plage de températures A : température maximale de courte durée = 130 °F (55 °C); température maximale de longue durée = 110 °F (43 °C).
Pour la plage de températures B : température maximale de courte durée = 80 °C (176 °F), température maximale de longue durée = 43 °C (110 °F), multiplier la valeur ci-dessus
par 0,69. Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps, p. ex. lors du cycle diurne. Les températures de longue
durée du béton sont à peu près constantes sur une longue période.
Les valeurs tabulaires s'appliquent à des conditions de béton sec et saturé d'eau.
Les applications remplies d'eau et submergées (sous l'eau) ne sont pas permises pour cette méthode de préparation des trous.
Les valeurs tabulaires s'appliquent à des charges de courte durée uniquement. Pour les charges soutenues, y compris l'utilisation au plafond, se reporter à la section 3.1.8.8.
Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger, multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable, λ a = 0,51. Pour tous les autres bétons légers, λ a = 0,45.
Les valeurs tabulaires s'appliquent à des charges statiques uniquement. La conception parasismique n'est pas permise pour le béton non fissuré. Pour les charges sismiques,
multiplier les valeurs tabulaires du béton fissuré en traction par α seis = 0,68. Se reporter à la section 3.1.8.7 pour obtenir des renseignements supplémentaires sur les
applications parasismiques.
