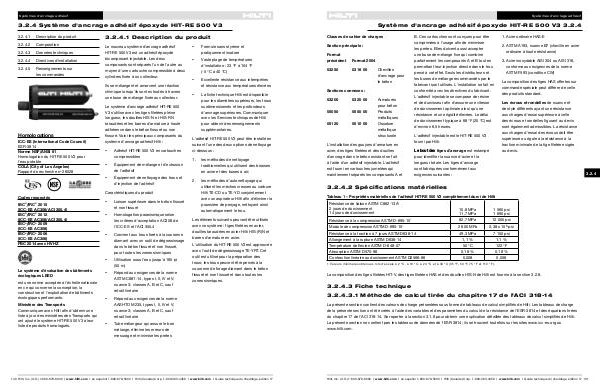

Systèmes d'ancrage adhésif
3.2.4 Système d'ancrage adhésif époxyde HIT-RE 500 V3
3.2.4.1
Description du produit
3.2.4.2 Composition
3.2.4.3 Données techniques
3.2.4.4 Directives d'installation
3.2.4.5 Renseignements sur
les commandes
3.2.4.1 Description du produit
Le nouveau système d'ancrage adhésif
HIT-RE 500 V3 est un adhésif époxyde
bicomposant injectable. Les deux
composants sont séparés l'un de l'autre au
moyen d'une cartouche compressible à deux
cylindres fixée à un collecteur.
Ils se mélangent et amorcent une réaction
chimique lorsqu'ils sont extrudés à travers
une buse de mélange fixée au collecteur.
Homologations
ICC-ES (International Code Council)
ESR-3814
Norme NSF/ANSI 61
Homologation du HIT-RE 500 V3 pour
l'eau potable
COLA (City of Los Angeles)
Rapport de recherche n o 26028
Codes respectés
IBC ® /IRC ® 2015
(ICC-ES AC308/ACI 355.4)
IBC ® /IRC ® 2012
(ICC-ES AC308/ACI 355.4)
IBC ® /IRC ® 2009
(ICC-ES AC308)
IBC ® /IRC ® 2006
(ICC-ES AC308)
FBC 2014 avec HVHZ
Le système d'évaluation des bâtiments
écologiques LEED
est une norme acceptée à l'échelle nationale
en ce qui concerne la conception, la
construction et l'exploitation de bâtiments
écologiques performants.
Le système d'ancrage adhésif HIT-RE 500
V3 s'utilise avec les tiges filetées pleine
longueur, les douilles HIS-N et HIS-RN
taraudées et les barres d'armature à haute
adhérence dans le béton fissuré ou non
fissuré. Voici les principaux composants du
système d'ancrage adhésif Hilti :
• Adhésif HIT-RE 500 V3 en cartouches
compressibles
• Équipement de mélange et d'extrusion
de l'adhésif
• Équipement de nettoyage des trous et
d'injection de l'adhésif
Caractéristiques du produit
• Liaison supérieure dans le béton fissuré
et non fissuré
• Homologation parasismique selon
les critères d'acceptation AC308 de
l'ICC‑ES et l'ACI 355.4
• Convient aux trous forés à la couronne
diamant avec un outil de dégrossissage
dans le béton fissuré et non fissuré,
pour toutes les zones sismiques
• Utilisation sous l'eau jusqu'à 165 pi
(50 m)
• Répond aux exigences de la norme
ASTM C881-14, types I, II, IV et V;
nuance 3; classes A, B et C, sauf
retrait linéaire
• Répond aux exigences de la norme
AASHTO M235, types I, II, IV et V;
nuance 3; classes A, B et C, sauf
retrait linéaire
• Tube mélangeur qui assure le bon
mélange, élimine les erreurs de
mesurage et minimise les pertes
Ministère des Transports
Communiquer avec Hilti afin d'obtenir une
liste à jour des ministères des Transports qui
ont ajouté le système HIT-RE 500 V3 à leur
liste de produits homologués.
• Formule sans styrène et
pratiquement inodore
• Vaste plage de températures
d'installation : 23 °F à 104 °F
(-5 °C à 40 °C)
• Excellente résistance aux intempéries
et résistance aux températures élevées
• La fiche technique Hilti est disponible
pour les diamètres supérieurs, les trous
surdimensionnés et les profondeurs
d'ancrage supérieures. Communiquer
avec les Services techniques de Hilti
pour obtenir des renseignements
supplémentaires.
L'adhésif HIT-RE 500 V3 peut être installé en
suivant l'une des deux options de nettoyage
ci-dessous :
1. les méthodes de nettoyage
traditionnelles qui utilisent des brosses
en acier et des buses à air;
2. les méthodes d'autonettoyage qui
utilisent les mèches creuses au carbure
Hilti TE-CD ou TE-YD conjointement
avec un aspirateur Hilti afin d'éliminer la
poussière de perçage, nettoyant ainsi
automatiquement le trou.
Les éléments suivants peuvent être utilisés
avec ce système : tiges filetées en acier,
douilles taraudées en acier Hilti HIS-(R)N et
barres d'armature en acier.
L'utilisation du HIT-RE 500 V3 est approuvée
avec l'outil de dégrossissage TE-YRT. Cet
outil est utilisé pour la préparation des
trous; les trous peuvent être percés à la
couronne de forage diamant dans le béton
fissuré et non fissuré et dans toutes les
zones sismiques.
