Systèmes d'ancrage adhésif

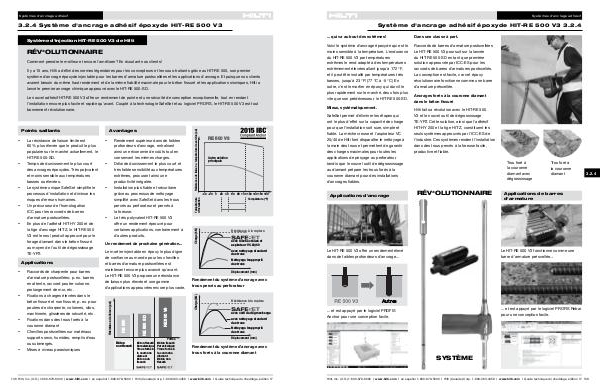

3.2.4 Système d'ancrage adhésif époxyde HIT-RE 500 V3
Système d'injection HIT-RE 500 V3 de Hilti
RÉV 3 OLUTIONNAIRE
Comment prendre le meilleur et encore l'améliorer? En écoutant nos clients!
Il y a 15 ans, Hilti a défini des normes légendaires pour les concepteurs et les sous-traitants grâce au HIT-RE 500, son premier
système d'ancrage époxyde injectable pour les barres d'armature postscellées et les applications d'ancrage. Et puisque nos clients
avaient besoin du même haut rendement et de la même fiabilité maximale pour le béton fissuré et les applications sismiques, Hilti a
lancé le premier ancrage chimique approuvé avec le HIT-RE 500-SD.
Applications
•
•
•
•
•
Raccords de charpente pour barres
d'armature postscellées; p. ex. barres
en attente, raccord poutre-colonne,
prolongement de mur, etc.
Fixations à charges élevées dans le
béton fissuré et non fissuré; p. ex. pour
poutres de charpente, colonnes, silos,
machinerie, glissières de sécurité, etc.
Fixations dans des trous forés à la
couronne diamant
Chevilles postscellées sur matériaux
supports secs, humides, remplis d'eau
ou submergés.
Mises à niveau parasismiques
•
Un rendement de prochaine génération...
Le mortier injectable en époxy le plus digne
de confiance au monde pour les chevilles
et barres d'armature postscellées est
maintenant encore plus avancé qu'avant.
Le HIT-RE 500 V3 propose une résistance
de liaison plus élevée et une gamme
d'applications approuvées encore plus vaste.
Béton
non fissuré
Béton fissuré
Parasismique
Trous forés à
la couronne
diamant
Béton non
fissuré
Portée
Béton fissuré
Parasismique
Trous forés à
la couronne
diamant
Béton non
fissuré
2015 IBC
®
RE 500 V3
Compliant Anchor
Autre solution
principale
-40 -20 0
d'installation
•
•
•
•
Rendement supérieur dans de faibles
profondeurs d'ancrage, entraînant
ainsi une économie de coûts tout en
conservant les mêmes charges.
Délai de durcissement le plus court et
très faible sensibilité aux températures
extrêmes, procurant ainsi une
productivité inégalée.
Installation plus fiable et sécuritaire
grâce au processus de nettoyage
simplifié avec SafeSet dans les trous
percés au perforateur et percés à
la foreuse.
Le très polyvalent HIT-RE 500 V3
offre un rendement éprouvé pour
certaines applications, contrairement à
d'autres produits.
•
•
•
La résistance de liaison limite est
60 % plus élevée que le produit le plus
populaire sur le marché actuellement, le
HIT-RE 500-SD.
Temps de durcissement le plus court
des ancrages époxydes. Très polyvalent
et moins sensible aux températures
basses ou élevées.
Le système unique SafeSet simplifie le
processus d'installation et diminue les
risques d'erreurs humaines.
Un précurseur de l'homologation
ICC pour les raccords de barres
d'armature postscellées.
En plus de l'adhésif HIT-HY 200 et de
la tige d'ancrage HIT-Z, le HIT-RE 500
V3 est le seul produit approuvé pour le
forage diamant dans le béton fissuré
au moyen de l'outil de dégrossissage
TE-YRT.
•
Avantages
20 40 60 80 100 120 140 160 180
Température (°F)
Résistance à la rupture
avec mèche creuse et
aspirateur VC 20/40
avec nettoyage standard
des trous
Nettoyage inapproprié
des trous
Déplacement (mm)
Rendement du système d'ancrage avec
trous percés au perforateur
Points saillants
Le nouvel adhésif HIT-RE 500 V3 offre un rendement de pointe et une sécurité de conception exceptionnelle, tout en rendant
l'installation encore plus facile et rapide qu'avant. Couplé à la technologie SafeSet et au logiciel PROFIS, le HIT-RE 500 V3 est tout
bonnement révolutionnaire.
Résistance à la rupture
avec outil de dégrossissage
avec nettoyage standard
des trous
Nettoyage inapproprié
des trous
Déplacement (mm)
Rendement du système d'ancrage avec
trous forés à la couronne diamant
138 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
