Systèmes d'ancrage adhésif
3.2.3 Système d'ancrage adhésif HIT-HY 200

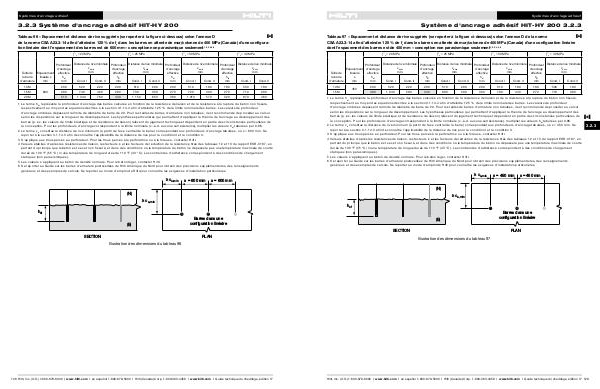

Tableau 96 – Espacement et distance de rive suggérés (se reporter à la figure ci-dessous) selon l'annexe D
c
de la norme CSA A23.3-14 afin d'atteindre 125 % de f y dans les barres en attente de mur/colonne de 400 MPa (Canada) d'une configura-
tion linéaire dont l'espacement des barres est de 600 mm – conception non parasismique seulement 1,2,3,4,5,6
ƒ' c = 20 MPa
ƒ' c = 25 MPa
ƒ' c = 30 MPa
ƒ' c = 40 MPa
Profondeur Distance de rive minimale Profondeur Distance de rive minimale Profondeur Distance de rive minimale Profondeur Distance de rive minimale
c a,min
c a,min
c a,min
c a,min
d'ancrage
d'ancrage
d'ancrage
d'ancrage
mm
mm
mm
mm
effective
effective
effective
Espacement effective
Taille de
h ef
h ef
h ef
h ef
linéaire s
la barre
mm
d'armature
mm
mm
mm
mm
Cond. I
Cond. II
Cond. I
Cond. II
Cond. I
Cond. II
Cond. I
Cond. II
10M
15M
600
20M
200 520 220 200 510 200 200 510 190 190 500 180
280 740 420 280 730 350 270 720 300 270 710 280
510 1 340 760 430 1 150 650 380 1 010 570 320 870 460
1 Le terme h ef représente la profondeur d'ancrage des barres calculée en fonction de la résistance de liaison et de la résistance à la rupture du béton non fissuré,
respectivement au moyen des équations décrites à la section 3.1.14.4 afin d'atteindre 125 % de la limite nominale des barres. Les valeurs de profondeur
d'ancrage ombrées dépassent la limite de diamètre de barre de 20. Pour les tailles de barres d'armature non tabulées, il est recommandé de procéder au calcul
selon les dispositions sur la longueur de développement. Les hypothèses particulières qui permettent d'appliquer la théorie de l'ancrage au développement des
barres (p. ex. les valeurs de limite élastique et de résistance de liaison) relèvent du jugement technique et dépendent en partie des circonstances particulières de
la conception. Pour les profondeurs d'ancrage correspondant à la limite nominale (c.-à-d. aucune surrésistance), multiplier les valeurs h ef tabulées par 0,86.
2 Le terme c a constitue la distance de rive minimum (à partir de l'axe central de la barre) correspondant aux profondeurs d'ancrage tabulées, où s = 600 mm. Se
reporter à la section 3.1.14.3 afin de connaître l'applicabilité de la distance de rive pour la condition I et la condition II.
3 S'applique aux trous percés au perforateur. Pour les trous percés à la perforatrice ou à la foreuse, contacter Hilti.
4 Valeurs établies d'après les résistances de liaison, les facteurs k et les facteurs de réduction de la résistance tirés des tableaux 12 et 13 du rapport ESR-3187, en
partant du principe que le béton est sec et non fissuré, et dans des conditions où la température du béton ne dépassera pas une température maximale de courte
durée de 130 °F (55 °C) ni une température de longue durée de 110 °F (43 °C). Les contraintes d'adhérence correspondent à des conditions de chargement
statiques (non parasismiques).
5 Les valeurs s'appliquent au béton de densité normale. Pour le béton léger, contacter Hilti.
6 Se reporter au Guide sur les barres d'armature postscellées de Hilti Amérique du Nord pour obtenir des précisions supplémentaires, des renseignements
généraux et des exemples de calculs. Se reporter au mode d'emploi de Hilti pour connaître les exigences d'installation particulières.
≥ c a,min
s = 600 mm
s = 600 mm
(N)
≥ c a,min
h ef
SECTION
(E)
SECTION
Barres dans une
configuration linéaire
PLAN
Illustration des dimensions du tableau 96
