Systèmes d'ancrage adhésif
3.2.3 Système d'ancrage adhésif HIT-HY 200

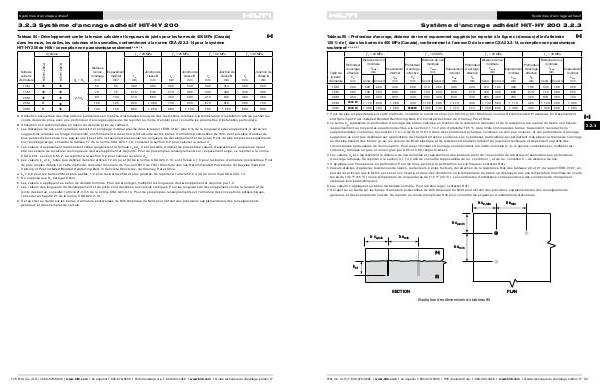

Tableau 94 – Développement contre la tension calculée et longueurs de joints pour les barres de 400 MPa (Canada)
dans les murs, les dalles, les colonnes et les semelles, conformément à la norme CSA A23.3-14 pour le système
HIT-HY 200 de Hilti – conception non parasismique seulement 3,4,5,6,7,8
Système
ƒ' c = 20 MPa
20M ◐
◐
◐ 25M ■ 30M ■ ◐
◐
◐
◐
◐
Taille de
la barre
d'armature
10M
15M
d cs + K tr
2,5d b
ƒ' c = 25 MPa
ƒ' c = 30 MPa
c
ƒ' c = 40 MPa
Distance
de rive
minimale
mm 1 Espacement
minimal
mm 2 ℓ d
mm Jonction de
classe B
mm ℓ d
mm Jonction de
classe B
mm ℓ d
mm Jonction de
classe B
mm ℓ d
mm Jonction de
classe B
mm
60 50 300 380 300 340 300 310 300 300
70 75 410 540 370 480 340 440 300 380
80 100 510 660 450 590 410 540 360 460
120 125 820 1 060 730 950 670 870 580 750
130 150 960 1 250 860 1 120 790 1 020 680 890
◐ Utilisation assujettie à des dispositions particulières en matière d'installation ainsi qu'à des restrictions relatives à la température d'installation afin de justifier les
courts délais de prise avec une profondeur d'ancrage supérieure. Se reporter au mode d'emploi pour connaître les paramètres d'installation particuliers.
■ Utilisation non recommandée en raison du délai de prise de l'adhésif.
1 Les distances de rive sont calculées à partir de l'enrobage minimal précisé dans le rapport ESR-3187, plus 6 % de la longueur de développement, d'après les
suggestions relatives au forage non assisté, conformément à la section 3.3 du Guide sur les barres d'armature postscellées de Hilti. Il est possible d'utiliser de
plus petites distances de rive, auquel cas il peut être nécessaire de recalculer les longueurs de développement et de joints. Pour de plus amples renseignements
sur l'enrobage exigé, consulter le tableau 17 de la norme CSA A23.1-14; consulter la section 3.2 pour calculer la valeur d cs .
2 Les valeurs d'espacement représentent celles qui génèrent la formule c b 5d b . Il est possible d'utiliser de plus petites valeurs d'espacement, auquel cas il peut
être nécessaire de recalculer les longueurs de développement et de joints. Pour de plus amples renseignements sur l'espacement exigé, se reporter à la norme
CSA A23.1, section 6.6.5.2; se reporter à la section 3.2 pour calculer la valeur d cs .
3 Les valeurs k 1 et k 2 , telles que définies dans les articles 12.2.4 (a) et (b) de la norme CSA A23.3-14, sont fixées à 1,0 pour les barres d'armature postscellées. Pour
de plus amples détails sur cette méthode, consulter le numéro de mai-juin 2013 de l'ACI Structural Journal, Recommended Procedures for Development and
Splicing of Post-installed Bonded Reinforcing Bars in Concrete Structures, de Charney, Pal et Silva.
4 k 4 = 0,8 pour les barres 20M et plus petites; 1,0 pour les barres 25M et plus grandes. Se reporter à l'article 12.2.4 (d) de la norme CSA A23.3-14.
5 On suppose que K tr est égal à zéro.
6 Les valeurs s'appliquent au béton de densité normale. Pour le béton léger, multiplier les longueurs de développement et de joints par 1,3.
7 Les valeurs des longueurs de développement et de joints sont destinées aux calculs statiques. Pour les longueurs de développement contre la tension et de
joints des barres, consulter l'article 21.3.3.5 de la norme CSA A23.3-14. Pour de plus amples renseignements sur l'armature des conceptions parasismiques,
consulter le chapitre 21 de la norme CSA A23.3-14.
8 Se reporter au Guide sur les barres d'armature postscellées de Hilti Amérique du Nord pour obtenir des précisions supplémentaires, des renseignements
généraux et des exemples de calculs.
