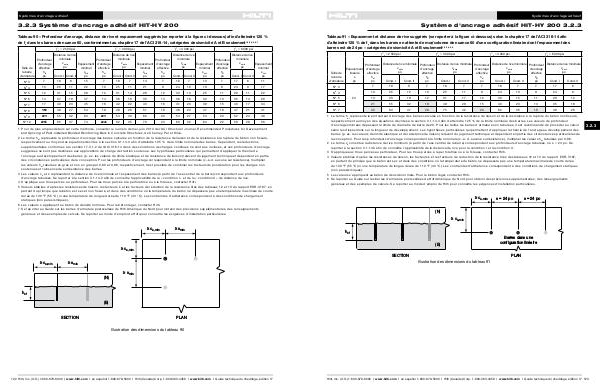

Systèmes d'ancrage adhésif
3.2.3 Système d'ancrage adhésif HIT-HY 200
Tableau 90 – Profondeur d'ancrage, distance de rive et espacement suggérés (se reporter à la figure ci-dessous) afin d'atteindre 125 %
de f y dans les barres de nuance 60, conformément au chapitre 17 de l'ACI 318-14, catégories de sismicité A et B seulement 1,2,3,4,5,6,7
ƒ' c = 2 500 psi
ƒ' c = 3 000 psi
ƒ' c = 4 000 psi
ƒ' c = 6 000 psi
Distance de rive
Distance de rive
Distance de rive
Distance de rive
minimale
minimale
minimale
minimale
Profondeur
Profondeur
Profondeur
Profondeur
c a,min
c a,min
c a,min
c a,min
d'ancrage
Espacement d'ancrage
Espacement d'ancrage
Espacement d'ancrage
Espacement
po
po
po
po
effective
effective
effective
effective
minimal
minimal
minimal
minimal
Taille de
h ef
h ef
h ef
h ef
s min
s min
s min
s min
la barre
d'armature
po
Cond. I Cond. II
po
po
Cond. I Cond. II
po
po
Cond. I Cond. II
po
po
Cond. I Cond. II
po
N o 3 7 18 8 15 7 18 7 14 7 18 7 13 7 17 6 11
N o 4 10 25 11 22 10 25 11 21 9 24 10 19 9 24 9 17
N o 5 12 31 15 29 12 31 14 28 12 30 13 25 11 29 11 22
N o 6 14 37 19 37 14 36 18 35 14 36 16 32 13 35 14 28
N o 7 17 43 23 45 16 42 22 43 16 41 20 39 15 40 17 34
N o 8 19 49 27 54 19 49 26 51 18 48 23 47 18 47 21 41
N o 9 21 55 32 63 21 54 30 60 20 54 27 54 20 52 24 48
N 10 25 65 37 74 24 62 35 70 23 60 32 64 22 59 28 56
o
1 Pour de plus amples détails sur cette méthode, consulter le numéro de mai-juin 2013 de l'ACI Structural Journal, Recommended Procedures for Development
and Splicing of Post-installed Bonded Reinforcing Bars in Concrete Structures, de Charney, Pal et Silva.
2 Le terme h ef représente la profondeur d'ancrage des barres calculée en fonction de la résistance de liaison et de la résistance à la rupture du béton non fissuré,
respectivement au moyen des équations décrites à la section 3.1.14.3 afin d'atteindre 125 % de la limite nominale des barres. Cependant, les réductions
supplémentaires conformes à la section 17.3.1.2 de l'ACI 318-14 dans des conditions de charges continues ne sont pas incluses, et ces profondeurs d'ancrage
suggérées ne sont pas destinées aux applications de charge de traction soutenue. Les hypothèses particulières qui permettent d'appliquer la théorie de
l'ancrage au développement des barres (p. ex. les valeurs de limite élastique et de résistance de liaison) relèvent du jugement technique et dépendent en partie
des circonstances particulières de la conception. Pour les profondeurs d'ancrage correspondant à la limite nominale (c.-à-d. aucune surrésistance), multiplier
les valeurs h ef tabulées en gras et non en gras par 0,80 et 0,86, respectivement. Il est possible de combiner les facteurs de pondération pour les charges non
soutenues et l'absence de surrésistance des barres.
3 Les valeurs c a et s représentent la distance de rive minimale et l'espacement des barres (à partir de l'axe central de la barre) correspondant aux profondeurs
d'ancrage tabulées. Se reporter à la section 3.1.14.3 afin de connaître l'applicabilité de la « condition I » et de la « condition II » de distance de rive.
4 S'applique aux trous percés au perforateur. Pour les trous percés à la perforatrice ou à la foreuse, contacter Hilti.
5 Valeurs établies d'après les résistances de liaison, les facteurs k et les facteurs de réduction de la résistance tirés des tableaux 12 et 13 du rapport ESR-3187, en
partant du principe que le béton est sec et non fissuré, et dans des conditions où la température du béton ne dépassera pas une température maximale de courte
durée de 130 °F (55 °C) ni une température de longue durée de 110 °F (43 °C). Les contraintes d'adhérence correspondent à des conditions de chargement
statiques (non parasismiques).
6 Les valeurs s'appliquent au béton de densité normale. Pour le béton léger, contacter Hilti.
7 Se reporter au Guide sur les barres d'armature postscellées de Hilti Amérique du Nord pour obtenir des précisions supplémentaires, des renseignements
généraux et des exemples de calculs. Se reporter au mode d'emploi de Hilti pour connaître les exigences d'installation particulières.
≥ c a,min
≥ s min
≥ c a,min
≥ c a,min
≥ s min
(N)
≥ s min
h ef
SECTION
SECTION
(E)
PLAN
Illustration des dimensions du tableau 90
