Systèmes d'ancrage adhésif

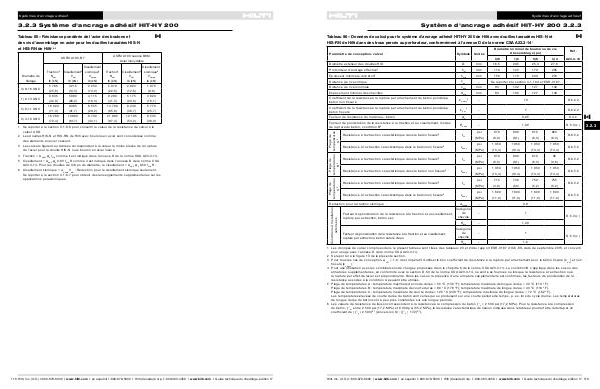

3.2.3 Système d'ancrage adhésif HIT-HY 200
Tableau 85 – Résistance pondérée de l'acier des boulons et
des vis d'assemblage en acier pour les douilles taraudées HIS-N
et HIS-RN de Hilti 1,2,3
ASTM A193 nuance B8M
Acier inoxydable
ASTM A193, B7
Diamètre de
filetage
3/8-16 UNC
1/2-13 UNC
5/8-11 UNC
3/4-10 UNC
c
Traction 4
N sar
lb (kN) Cisaillement 5
V sar
lb (kN) Cisaillement
sismique 6
V sar,eq
lb (kN) Traction 4
N sar
lb (kN) Cisaillement 5
V sar
lb (kN) Cisaillement
sismique 6
V sar,eq
lb (kN)
5 765
(25,6)
9 635
(42,9)
16 020
(71,3)
16 280
(72,4) 3 215
(14,3)
5 880
(26,2)
9 365
(41,7)
13 860
(61,7) 2 250
(10,0)
4 115
(18,3)
6 555
(29,2)
9 700
(43,1) 5 070
(22,6)
9 290
(41,3)
14 790
(65,8)
21 895
(97,4) 2 825
(12,6)
5 175
(23,0)
8 240
(36,7)
12 195
(54,2) 1 975
(8,8)
3 620
(16,1)
5 770
(25,7)
8 535
(38,0)
1 Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la
valeur ASD.
2 Les douilles HIS-N et HIS-RN de Hilti avec boulons en acier sont considérées comme
des éléments en acier cassant.
3 Les valeurs figurant au tableau correspondent à la valeur la moins élevée de la rupture
de l'acier pour la douille HIS-N ou le boulon en acier inséré.
4 Traction = A se,N ф s f uta comme il est indiqué dans l'annexe D de la norme CSA A23.3-14.
5 Cisaillement = A se,V ф s 0,60 f uta R comme il est indiqué dans l'annexe D de la norme CSA
A23.3-14. Pour les douilles de 3/8 po de diamètre, le cisaillement = A se,V ф s 0,50 f uta R.
6 Cisaillement sismique = α V,seis V sar : Réduction pour le cisaillement sismique seulement.
Se reporter à la section 3.1.8.7 pour obtenir des renseignements supplémentaires sur les
applications parasismiques.
