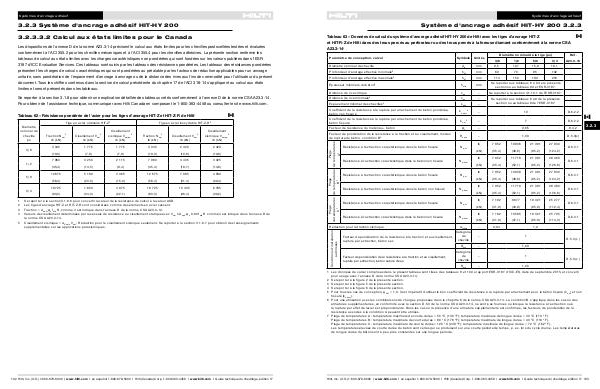

3.2.3 Système d'ancrage adhésif HIT-HY 200
3.2.3.3.2 Calcul aux états limites pour le Canada
Les dispositions de l'annexe D de la norme A23.3-14 précisent le calcul aux états limites pour les chevilles postscellées testées et évaluées
conformément à l'ACI 355.2 pour les chevilles mécaniques et à l'ACI 355.4 pour les chevilles adhésives. La présente section renferme les
tableaux de calcul aux états limites avec les charges caractéristiques non pondérées qui sont fondées sur les valeurs publiées dans l'ESR-
3187 d'ICC Evaluation Services. Ces tableaux sont suivis par les tableaux des résistances pondérées. Les tableaux des résistances pondérées
présentent les charges de calcul caractéristiques qui sont pondérées au préalable par les facteurs de réduction applicables pour un ancrage
unitaire, sans pondération de l'espacement d'ancrage à ancrage ou de la distance des rives aux fins de commodité pour l'utilisateur du présent
document. Tous les chiffres contenus dans la section de calcul précédente du chapitre 17 de l'ACI 318-14 s'appliquent au calcul aux états
limites et seront présentés dans les tableaux.
Se reporter à la section 3.1.8 pour obtenir une explication détaillée des tableaux créés conformément à l'annexe D de la norme CSA A23.3-14.
Pour obtenir de l'assistance technique, communiquer avec Hilti Canada en composant le 1-800-363-4458 ou consulter le site www.hilti.com.
Tableau 62 – Résistance pondérée de l'acier pour les tiges d'ancrage HIT-Z et HIT-Z-R de Hilti 1
Diamètre
nominal de
cheville
po
3/8
1/2
5/8
3/4
1
2
3
4
5
c
Tige en acier inoxydable HIT‑Z‑R
Tige en acier ordinaire HIT‑Z
2
2
Traction N sar3
lb (kN) Cisaillement V sar4
lb (kN) Cisaillement
sismique V sar,eq 5
lb (kN) Traction N sar3
lb (kN) Cisaillement V sar4
lb (kN) Cisaillement
sismique V sar,eq 5
lb (kN)
4 345 1 775 1 775 4 345 2 420 2 420
(19,3) (7,9) (7,9) (19,3) (10,8) (10,8)
7 960 3 250 2 115 7 960 4 435 3 325
(35,4) (14,5) (9,4) (35,4) (19,7) (14,8)
12 675 5 180 3 365 12 675 7 065 4 590
(56,4) (23,0) (15,0) (56,4) (31,4) (20,4)
18 725 7,650 4 975 18 725 10 435 6 785
(83,3) (34,0) (22,1) (83,3) (46,4) (30,2)
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD.
Les tiges d'ancrage HIT-Z et HIT-Z-R sont considérées comme des éléments en acier cassant.
Traction = A se,N ф s f uta R, comme il est indiqué dans l'annexe D de la norme CSA A23.3-14.
Valeurs de cisaillement déterminées par les essais de résistance au cisaillement statique avec V sar ≤ A se,V ф s 0,60 f uta R comme il est indiqué dans l'annexe D de
la norme CSA A23.3-14.
Cisaillement sismique = α V,seis V sar : Réduction pour le cisaillement sismique seulement. Se reporter à la section 3.1.8.7 pour obtenir des renseignements
supplémentaires sur les applications parasismiques.
