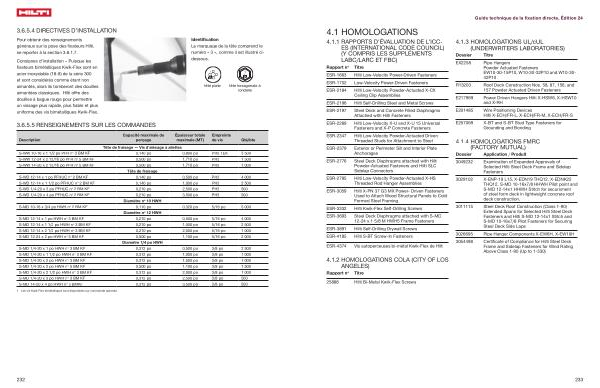

3.6.5.4 DIRECTIVES D ’ INSTALLATION
Pour obtenir des renseignements généraux sur la pose des fixateurs Hilti , se reporter à la section 3.6.1.7 .
Consignes d ’ installation – Puisque les fixateurs bimétalliques Kwik-Flex sont en acier inoxydable ( 18-8 ) de la série 300 et sont considérés comme étant non aimantés , alors ils tomberont des douilles aimantées classiques . Hilti offre des douilles à bague rouge pour permettre un vissage plus rapide , plus fiable et plus uniforme des vis bimétalliques Kwik-Flex .
Identification Le marquage de la tête comprend le numéro « 3 », comme il est illustré cidessous .
tête plate tête hexagonale à rondelle
3.6.5.5 RENSEIGNEMENTS SUR LES COMMANDES
Description
Capacité maximale de perçage
Tête de fraisage — Vis d ' alésage à ailettes
Épaisseur totale maximale ( MT )
Empreinte de vis
S-WW 10-16 x 1 1 / 2 po PFH n o 3 BM KF 0,140 po 0,800 po PH2 TEK 3 500 S-WW 12-24 x 2 13 / 16 po PFH n o 5 BM KF 0,500 po 1,710 po PH3 1 500 S-WW 14-20 x 2 13 / 16 po PFH n o 5 BM KF 0,500 po 1,710 po PH3 1 000
Tête de fraisage S-WD 12-14 x 1 po PFHUC n o 2 BM KF 0,140 po 0,500 po PH3 4 000 S-WD 12-14 x 1 1 / 2 po PFHUC n o 2 BM KF 0,140 po 1,000 po PH3 2 500 S-WD 1 / 4-20 x 3 po PFHUC n o 2 BM KF 0,210 po 2,500 po PH3 500 S-WD 1 / 4-20 x 4 po PFHUC n o 2 BM KF 0,210 po 3,500 po PH3 500
Diamètre n o 10 HWH S-MD 10-16 x 3 / 4 po HWH n o 2 BM KF 0,110 po 0,320 po 5 / 16 po 5 000
Diamètre n o 12 HWH S-MD 12-14 x 1 po HWH n o 3 BM KF 0,210 po 0,500 po 5 / 16 po 4 000 S-MD 12-14 x 1 1 / 2 po HWH n o 3 BM KF 0,210 po 1,000 po 5 / 16 po 2 500 S-MD 12-14 x 2 1 / 2 po HWH n o 3 BM KF 0,210 po 2,000 po 5 / 16 po 1 000 S-MD 12-24 x 2 po HWH n o 5 BM KF 0,500 po 1,100 po 5 / 16 po 2 000
Diamètre 1 / 4 po HWH S-MD 1 / 4-20 x 1 po HWH n o 3 BM KF 0,312 po 0,500 po 3 / 8 po 2 500 S-MD 1 / 4-20 x 1 1 / 2 po HWH n o 3 BM KF 0,312 po 1,000 po 3 / 8 po 1 000 S-MD 1 / 4-20 x 2 po HWH n o 3 BM KF 0,312 po 1,500 po 3 / 8 po 1 000 S-MD 1 / 4-20 x 2 po HWH n o 5 BM KF 0,500 po 1,100 po 3 / 8 po 1 500 S-MD 1 / 4-20 x 2 1 / 2 po HWH n o 3 BM KF 0,312 po 2,000 po 3 / 8 po 1 000 S-MD 1 / 4-20 x 3 po HWH n o 3 BM KF 0,312 po 2,500 po 3 / 8 po 500 S-MD 14-20 x 4 po HWH n o 3 BMKF 0,312 po 3,500 po 3 / 8 po 500
1 Les vis Kwik-Flex bimétalliques sont disponibles sur commande spéciale .
Qté / bte
232
