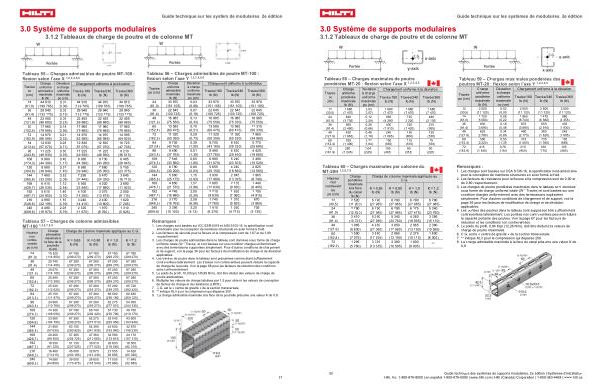

3.0 Système de supports modulaires
3.1.2 Tableaux de charge de poutre et de colonne MT
Guide technique sur les systèmes de modulaires, 2e édition
Tableau 58 – Charges maximales de poutre pondérées MT-20: flexion selon l’ axe X 1, 2, 3, 4, 5
Travée po( cm)
12( 30,5)
24( 61,0)
36( 91.4)
48( 121.9)
60( 152,4)
72( 182.9)
Charge uniforme pondérée maximale lb( N) 1 680( 7 470)
840( 3 735)
560( 2 490)
420( 1 865)
335( 1 490)
280( 1 245)
Déviation à charge uniforme maximale po( cm) 0,03( 0,07) 0,12( 0,29) 0,26( 0,66)
0,46( 1,18)
0,72( 1,84)
1,04( 2,65)
Chargement uniforme à la déviation
Travée / 180 lb( N)
1 680( 7 470)
965( 4 290)
430( 1 910)
240( 1 065)
150( 665)
105( 465)
Travée / 240 lb( N)
1 680
( 7 470) 725 3 220 320
( 1 420)
180( 800)
115( 510)
80( 355)
Travée / 360 lb( N)
1 680( 7 470)
480
( 2 135) 215( 955)
120( 530)
75( 330)
50( 220)
Tableau 59 – Charges maximales pondérées des poutres MT-20: flexion selon l’ axe Y 1, 2, 3, 4, 5
Travée po( cm)
12( 30,5)
24( 61,0)
36( 91.4)
48( 121.9) 60( 152,4)
72( 182.9)
Charge uniforme pondérée maximale lb( N)
2 500( 11 120) 1 250( 5 560)
830( 3 690)
625( 2 780)
500( 2,220)
415( 1 845)
Déviation à charge uniforme maximale po( cm)
0,02( 0,05) 0,08( 0,22) 0,19( 0,48) 0,34( 0,86) 0,53( 1,35)
0,76( 1,94)
Chargement uniforme à la déviation
Travée / 180 lb( N)
2 500( 11 120) 1 965( 8 740)
875( 3 890)
490( 2 175)
315( 1 400)
215( 955)
Travée / 240 lb( N)
2 500( 11 120) 1 475( 6 560)
655( 2 910)
365( 1 620)
235( 1 045)
160( 710)
Travée / 360 lb( N)
2 500( 11 120) 980
( 4 355) 435
( 1 930) 245
( 1 085) 155( 685)
105( 465)
Tableau 60 – Charges maximales par colonne du
MT-20H 1, 2, 6, 7, 8
Hauteur non contrevent ée po( cm)
Charge pondérée maximale à la face du canal lb( N)
Charge de colonne maximale appliquée au C. G.
K = 0,65 lb( N)
K = 0,80 lb( N)
K = 1,0 lb( N)
K = 1,2 lb( N)
12 |
2 520 |
6 290 |
6 290 |
6 290 |
6 290 |
( 30,5) |
( 11 200) |
( 27 985) |
( 27 985) |
( 27 985) |
( 27 985) |
24 |
2 790 |
6 290 |
6 290 |
6 175 |
5 340 |
( 61,0) |
( 12 420) |
( 27 985) |
( 27 985) |
( 27 475) |
( 23 760) |
36 |
2 410 |
6 290 |
5 340 |
4 260 |
3 395 |
( 91.4) |
( 10 725) |
( 27 985) |
( 23 760) |
( 18 955) |
( 15 110) |
48 |
1 985 |
4 960 |
3 950 |
2 965 |
2 380 |
( 121.9) |
( 8 830) |
( 22 060) |
( 17 580) |
( 13 190) |
( 10 595) |
60 |
1 590 |
3 880 |
2 965 |
2 275 |
1 800 |
( 152,4) |
( 7 075) |
( 17 255) |
( 13 190) |
( 10 115) |
( 8 005) |
|
72
( 182.9)
|
1 295
( 5 760)
|
3 065
( 13 635)
|
2 380
( 10 595)
|
1 800
( 8 005)
|
** |
Remarques:
1. Les charges sont basées sur CSA S136-16, la spécification nord-américaine pour la conception de membres structurels en acier formé à froid.
2. Les facteurs de résistance pour la flexure et la compression sont de 0,90 et de 0,80 respectivement.
3. Les charges de poutre pondérées maximales dans le tableau sont données sous forme de charge uniforme totale( W * Travée) et sont basées sur une condition chargée uniformément avec des terminaisons suptravées simplement. Pour d’ autres conditions de chargement et de support, voir la page 36 pour les facteurs de modification de charge et de déviation applicables.
4. Les portées des poutres dans le tableau sont supposées être suffisamment contreventées latéralement. Les portées non contreventées peuvent réduire la capacité portante des poutres. Voir la page 67 pour les facteurs de réduction et les conditions non contreventées.
5. Le poids du profil, 0,84 lb / pi( 12,26 N / m), doit être déduit des valeurs de charge de poutre maximales. 6. C. G. est le « centre de gravité » de la section transversale. 7. ** indique KL / r pour la compression qui dépasse 200. 8. La charge admissible maximale à la face du canal présume une valeur K de
0,8.
52 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
