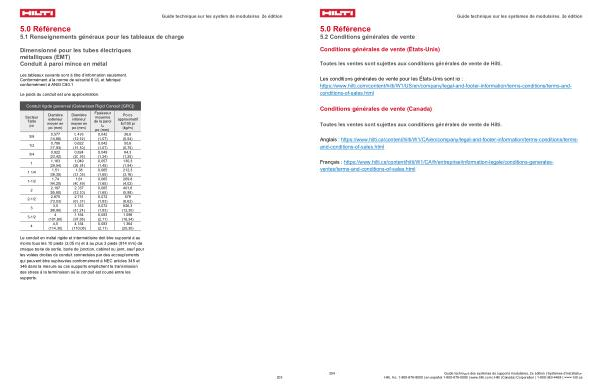

5.0 Référence
5.1 Renseignements généraux pour les tableaux de charge
Dimensionné pour les tubes électriques métalliques( EMT) Conduit à paroi mince en métal
Les tableaux suivants sont à titre d’ information seulement. Conformément à la norme de sécurité 6 UL et fabriqué conformément à ANSI C80.1
Le poids du conduit est une approximation.
Guide technique sur les systèm de modulaires, 2e édition
Conduit rigide galvanisé( Galvanized Rigid Conduit [ GRC ])
Secteur Taille po
3 / 8 1 / 2 3 / 4 1 1 1 / 4 1-1 / 2 2 2-1 / 2 3 3-1 / 2 4
Diamètre extérieur moyen en po( mm)
Diamètre intérieur moyen en po( mm)
Épaisseur moyenne de la paroi tw po( mm)
Poids approximatif lb / 100 pi
( kg / m)
0,577
0,493
0,042
36,6
( 14,66)
( 12,52)
( 1,07)
( 0,54)
0,706
0,622
0,042
50,6
( 17,93)
( 15,80)
( 1,07)
( 0,75)
0,922
0,824
0,049
84,3
( 23,42)
( 20,93)
( 1,24)
( 1,25)
1,163
1,049
0,057
130,3
( 29,54)
( 26,64)
( 1,45)
( 1,94)
1,51
1,38
0,065
212,3
( 38,35)
( 35,05)
( 1,65)
( 3,16)
1,74
1,61
0,065
269,8
( 44,20)
( 40,89)
( 1,65)
( 4,02)
2,197
2,067
0,065
401,8
( 55,80)
( 52,50)
( 1,65)
( 5,98)
2,875
2,731
0,072
579
( 73,03)
( 69,37)
( 1,83)
( 8,62)
3,5
3,356
0,072
826,3
( 88,90)
( 85,24)
( 1,83)
( 12,30)
4
3,834
0,083
1 098
( 101,60)
( 97,38)
( 2,11)
( 16,34)
4,5
4,334
0,083
1 364
( 114,30)
( 110,08)
( 2,11)
( 20,30)
Le conduit en métal rigide et intermédiaire doit être supporté à au moins tous les 10 pieds( 3,05 m) et à au plus 3 pieds( 914 mm) de chaque boîte de sortie, boîte de jonction, cabinet ou joint, sauf pour les volées droites de conduit connectées par des accouplements qui peuvent être suptravées conformément à NEC articles 345 et 346 dans la mesure où ces supports empêchent la transmission des stress à la terminaison où le conduit est coudé entre les supports.
