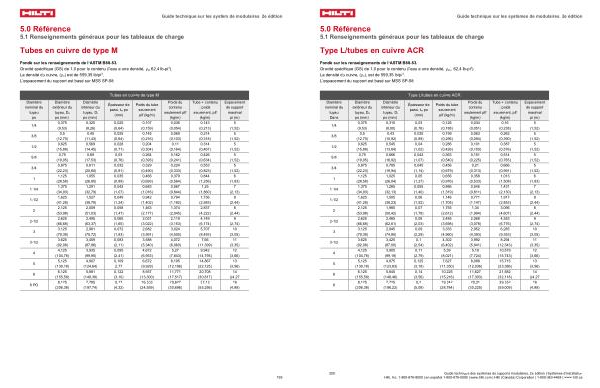

5.0 Référence
5.1 Renseignements généraux pour les tableaux de charge
Tubes en cuivre de type M
Guide technique sur les systèm de modulaires, 2e édition
Fondé sur les renseignements de l’ ASTM B88-83. Gravité spécifique( GS) de 1,0 pour le contenu( l’ eau a une densité, ρ w 62,4 lb-pi 3). La densité du cuivre,( ρ c) est de 559,35 lb / pi 3. L’ espacement du support est basé sur MSS SP-58.
Tubes en cuivre de type M
Diamètre nominal du tuyau po
1 / 4
3 / 8
1 / 2
5 / 8
3 / 4
1
1 1 / 4
1-1 / 2
2
2-1 / 2
3
3-1 / 2
4
5
6
8 PO
Diamètre extérieur du tuyau, Do po( mm)
Diamètre intérieur du tuyau, Di po( mm)
Épaisseur de paroi, tw po( mm)
Poids du tube seulement plf( kg / m)
Poids du contenu seulement plf( kg / m)
Tube + contenu: poids seulement, plf( kg / m)
Espacement de support maximal pi( m)
0,375
0,325
0,025
0,107
0,036
0,143
5
( 9,53)
( 8,26)
( 0,64)
( 0,159)
( 0,054)
( 0,213)
( 1,52)
0,5
0,45
0,025
0,145
0,069
0,214
5
( 12,70)
( 11,43)
( 0,64)
( 0,216)
( 0,103)
( 0,318)
( 1,52)
0,625
0,569
0,028
0,204
0,11
0,314
5
( 15,88)
( 14,45)
( 0,71)
( 0,304)
( 0,164)
( 0,467)
( 1,52)
0,75
0,69
0,03
0,264
0,162
0,426
5
( 19,05)
( 17,53)
( 0,76)
( 0,393)
( 0,241)
( 0,634)
( 1,52)
0,875
0,811
0,032
0,329
0,224
0,553
5
( 22,23)
( 20,60)
( 0,81)
( 0,490)
( 0,333)
( 0,823)
( 1,52)
1,125
1,055
0,035
0,466
0,379
0,844
6
( 28,58)
( 26,80)
( 0,89)
( 0,693)
( 0,564)
( 1,256)
( 1,83)
1,375
1,291
0,042
0,683
0,567
1,25
7
( 34,93)
( 32,79)
( 1,07)
( 1,016)
( 0,844)
( 1,860)
( 2,13)
1,625
1,527
0,049
0,942
0,794
1,736
8
( 41,28)
( 38,79)
( 1,24)
( 1,402)
( 1,182)
( 2,583)
( 2,44)
2,125
2,009
0,058
1,463
1,374
2,837
8
( 53,98)
( 51,03)
( 1,47)
( 2,177)
( 2,045)
( 4,222)
( 2,44)
2,625
2,495
0,065
2,031
2,119
4,149
9
( 66,68)
( 63,37)
( 1,65)
( 3,022)
( 3,153)
( 6,174)
( 2,74)
3,125
2,981
0,072
2,682
3,024
5,707
10
( 79,38)
( 75,72)
( 1,83)
( 3,991)
( 4,500)
( 8,493)
( 3,05)
3,625
3,459
0,083
3,588
4,072
7,66
11
( 92,08)
( 87,86)
( 2,11)
( 5,340)
( 6,060)
( 11,399)
( 3,35)
4,125
3,935
0,095
4,672
5,27
9,942
12
( 104,78)
( 99,95)
( 2,41)
( 6,953)
( 7,843)
( 14,795)
( 3,66)
5,125
4,907
0,109
6,672
8,195
14,867
13
( 130,18)
( 124,64)
2,77
( 9,929)
( 12,196)
( 22,125)
( 3,96)
6,125
5,881
0,122
8,937
11,771
20,708
14
( 155,58)
( 149,38)
( 3,10)
( 13,300)
( 17,517)
( 30,817)
() 4,27
8,125
7,785
0,17
16,503
20,627
37,13
16
( 206,38)
( 197,74)
( 4,32)
( 24,559)
( 30,696)
( 55,256)
( 4,88)
