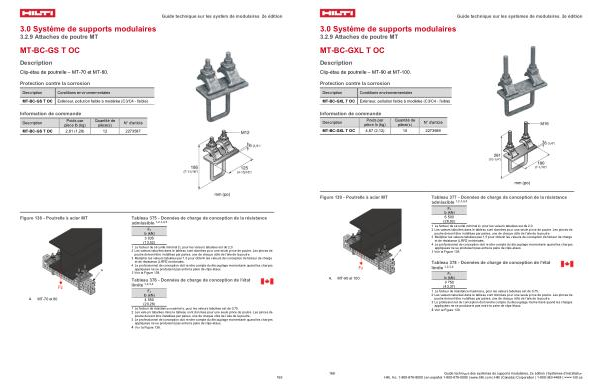

3.0 Système de supports modulaires
3.2.9 Attaches de poutre MT
MT-BC-GXL T OC
Description
Clip-étau de poutrelle – MT-90 et MT-100. Protection contre la corrosion
Guide technique sur les systèmes de modulaires, 2e édition
Description
Conditions environnementales MT-BC-GXL T OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-BC-GXL T OC 4,67( 2,12) 10 2273589 mm( po)
Figure 139- Poutrelle à acier MT
Tableau 377- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5
Fz lb( kN) 6 500( 28,92)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0. 2 Les valeurs tabulées dans le tableau sont données pour une seule pince de poutre. Les pinces de poutre doivent être installées par paires, une de chaque côté de l’ aile de la poutre. 3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 4 Le professionnel de conception doit rendre compte du découplage momentané quand les charges appliquées ne se produisent pas entre la paire de clips-étaux. 5 Voir la Figure 139.
Tableau 378- Données de charge de conception de l ' état limite 1, 2, 3, 4
A. MT-90 et 100
Fz lb( kN) 9 750( 43,37)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75. 2 Les valeurs tabulées dans le tableau sont données pour une seule pince de poutre. Les pinces de poutre doivent être installées par paires, une de chaque côté de l’ aile de la poutre.
3 Le professionnel de conception doit rendre compte du découplage momentané quand les charges appliquées ne se produisent pas entre la paire de clips-étaux.
4 Voir la Figure 139.
166 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
