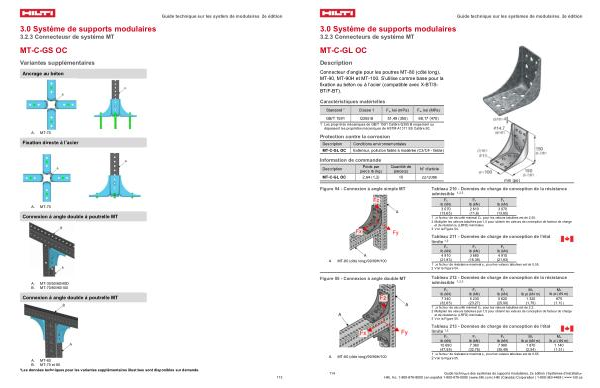

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-GL OC
Description
Connecteur d’ angle pour les poutres MT-80( côté long), MT-90, MT-90H et MT-100. S’ utilise comme base pour la fixation au béton ou à l’ acier( compatible avec X-BT / S- BT / F-BT).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales
MT-C-GL OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-GL OC
2,64( 1,2)
10
2272066
Figure 54- Connexion à angle simple MT
Guide technique sur les systèmes de modulaires, 2e édition
mm( po)
Tableau 210- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
3 070( 13,65)
2 610( 11,6)
3 070( 13,65)
1 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2,55.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 54.
A. MT-80( côté long)/ 90 / 90H / 100
Figure 55- Connexion à angle double MT
Tableau 211- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
4 910( 21,83)
3 680( 16,38)
4 910( 21,83)
1 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 54.
Tableau 212- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
Mz lb pi( kN m)
7 340( 32,65)
5 230( 23,27)
5 620( 25,00)
1 320( 1,79)
875( 1,19)
1 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2,2.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 55.
A. MT-80( côté long)/ 90 / 90H / 100
Tableau 213- Données de charge de conception de l ' état limite 1, 2
Fx Fy
lb( kN)
lb( kN)
lb( kN)
lb pi( kN m)
10 690
7 360
7 980
1 870
( 47,58)
( 32,76)
( 35,49)
( 2,54)
1 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,65.
2 Voir la Figure 55.
Fz My
Mz lb pi( kN m) 1 140( 1,55)
