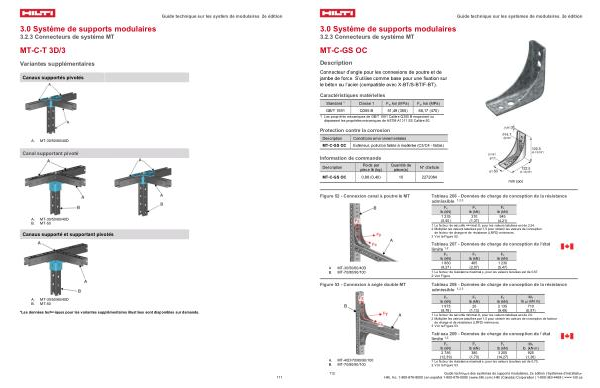

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-GS OC
Description
Connecteur d’ angle pour les connexions de poutre et de jambe de force. S’ utilise comme base pour une fixation sur le béton ou l’ acier( compatible avec X-BT / S-BT / F-BT).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales MT-C-GS OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Poids par Description pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-C-GS OC 0,88( 0,40) 10 2272064 mm( po)
Figure 52- Connexion canal à poutrelle MT
Tableau 206- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 235( 5,50) |
310( 1,37) |
945( 4,21) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,24. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception |
de facteur de charge et de résistance( LRFD) minimales. |
3 Voir la Figure 52. |
A. |
MT-30 / 50 / 60 / 40D |
B. |
MT-70 / 80 / 90 / 100 |
Figure 53- Connexion à angle double MT |
Tableau 207- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 860( 8,27) |
465( 2,07) |
1 230( 5,47) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,67. |
2 Voir Figure |
Tableau 208- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
1 975( 8,78) |
25( 1,13) |
2 135( 9,49) |
710( 0,97) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur |
de charge et de résistance( LRFD) minimales. |
3 Voir la Figure 53. |
A. |
MT-40D / 70 / 80 / 90 / 100 |
B. |
MT-70 / 80 / 90 / 100 |
Tableau 209- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb( kN m) |
2 785( 12,39) |
380( 1,70) |
3 205( 14,27) |
925( 1,26) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,70. |
2 Voir la Figure 53. |
112 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
