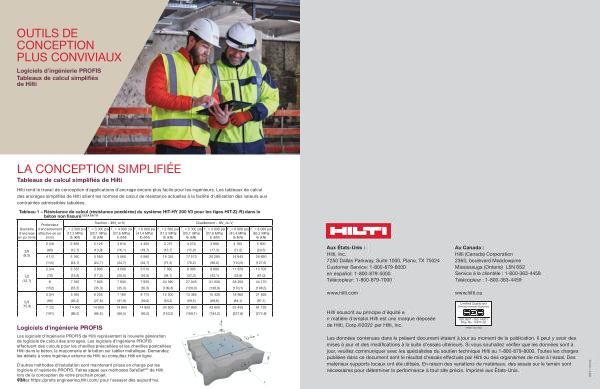

OUTILS DE CONCEPTION PLUS CONVIVIAUX
Logiciels d ' ingénierie PROFIS
Tableaux de calcul simplifiés de Hilti
LA CONCEPTION SIMPLIFIÉE
Tableaux de calcul simplifiés de Hilti
Hilti rend le travail de conception d ' applications d ' ancrage encore plus facile pour les ingénieurs . Les tableaux de calcul des ancrages simplifiés de Hilti allient les normes de calcul de résistance actuelles à la facilité d ' utilisation des valeurs aux contraintes admissibles tabulées .
Tableau 1 – Résistance de calcul ( résistance pondérée ) du système HIT-HY 200 V3 pour les tiges HIT-Z ( -R ) dans le béton non fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8
Diamètre d ' ancrage en po ( mm )
3 / 8 ( 9,5 )
1 / 2 ( 12,7 )
5 / 8 ( 15,9 )
Profondeur d ' encastrement effective en po ( mm ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN )
Traction – ФN n or N r f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN ) f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,4 MPa ) lb ( kN ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN ) f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Cisaillement – ФV n ou V r f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,4 MPa ) lb ( kN ) f ́c = 8 000 psi ( 55,2 MPa ) lb ( kN )
2 3 / 8 2 855 3 125 3 610 4 425 3 075 3 370 3 890 4 765 5 500 ( 60 ) ( 12,7 ) ( 13,9 ) ( 16,1 ) ( 19,7 ) ( 13,7 ) ( 15,0 ) ( 17,3 ) ( 21,2 ) ( 24,5 ) 4 1 / 2 5 560 5 560 5 560 5 560 16 035 17 570 20 285 24 845 26 690 ( 114 ) ( 24,7 ) ( 24,7 ) ( 24,7 ) ( 24,7 ) ( 71,3 ) ( 78,2 ) ( 90,2 ) ( 110,5 ) ( 127,6 ) 2 3 / 4 3 555 3 895 4 500 5 510 7 660 8 395 9 690 11 870 13 705 ( 70 ) ( 15,8 ) ( 17,3 ) ( 20,0 ) ( 24,5 ) ( 34,1 ) ( 37,3 ) ( 43,1 ) ( 52,8 ) ( 61,0 ) 6 7 935 7 935 7 935 7 935 24 690 27 045 31 230 38 250 44 170 ( 152 ) ( 35,3 ) ( 35,3 ) ( 35,3 ) ( 35,3 ) ( 109,8 ) ( 120,3 ) ( 138,9 ) ( 170,1 ) ( 196,5 ) 3 3 / 4 5 665 6 205 7 165 8 775 12 200 13 365 15 430 18 900 21 825 ( 95 ) ( 25,2 ) ( 27,6 ) ( 31,9 ) ( 39,0 ) ( 54,3 ) ( 59,5 ) ( 68,6 ) ( 84,1 ) ( 97,1 ) 7 1 / 2 14 950 14 950 14 950 14 950 34 505 37 800 43 650 53 455 61 725 ( 191 ) ( 66,5 ) ( 66,5 ) ( 66,5 ) ( 66,5 ) ( 153,5 ) ( 168,1 ) ( 194,2 ) ( 237,8 ) ( 274,6 )
Logiciels d ' ingénierie PROFIS
Les logiciels d ' ingénierie PROFIS de Hilti représentent la nouvelle génération de logiciels de calcul des ancrages . Les logiciels d ' ingénierie PROFIS effectuent des calculs pour les chevilles préscellées et les chevilles postcellées Hilti dans le béton , la maçonnerie et le béton sur tablier métallique . Demandez les détails à votre ingénieur externe de Hilti ou consultez Hilti en ligne .
D ' autres méthodes d ' installation sont maintenant prises en charge par les logiciels d ' ingénierie PROFIS . Faites appel aux méthodes SafeSet MC de Hilti lors de la conception de votre prochain projet .
494 Visitez https :// profis engineering . hilti . com / pour l ' essayer dès aujourd ' hui .
