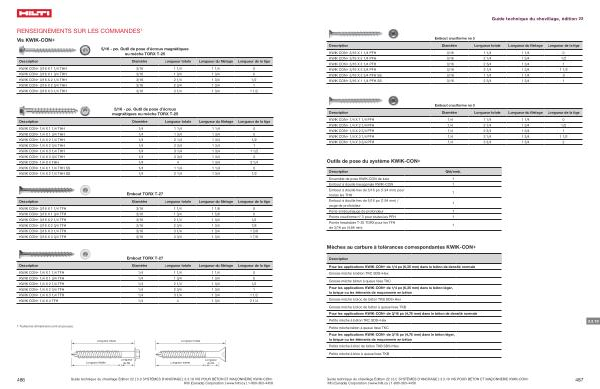

RENSEIGNEMENTS SUR LES COMMANDES 1
Vis KWIK-CON +
5 / 16 - po . Outil de pose d ' écrous magnétiques ou mèche TORX T-25
Description Diamètre Longueur totale Longueur du filetage Longueur de la tige
KWIK CON + 3 / 16 X 1 1 / 4 THH 3 / 16 1 1 / 4 1 1 / 4 0 KWIK CON + 3 / 16 X 1 3 / 4 THH 3 / 16 1 3 / 4 1 3 / 4 0 KWIK CON + 3 / 16 X 2 1 / 4 THH 3 / 16 2 1 / 4 1 3 / 4 1 / 2 KWIK CON + 3 / 16 X 2 3 / 4 THH 3 / 16 2 3 / 4 1 3 / 4 1 KWIK CON + 3 / 16 X 3 1 / 4 THH 3 / 16 3 1 / 4 1 3 / 4 1 1 / 2
5 / 16 - po . Outil de pose d ' écrous magnétiques ou mèche TORX T-25
Description Diamètre Longueur totale Longueur du filetage Longueur de la tige
KWIK CON + 1 / 4 X 1 1 / 4 THH 1 / 4 1 1 / 4 1 1 / 4 0 KWIK CON + 1 / 4 X 1 3 / 4 THH 1 / 4 1 3 / 4 1 3 / 4 0 KWIK CON + 1 / 4 X 2 1 / 4 THH 1 / 4 2 1 / 4 1 3 / 4 1 / 2 KWIK CON + 1 / 4 X 2 3 / 4 THH 1 / 4 2 3 / 4 1 3 / 4 1 KWIK CON + 1 / 4 X 3 1 / 4 THH 1 / 4 3 1 / 4 1 3 / 4 1 1 / 2 KWIK CON + 1 / 4 X 3 3 / 4 THH 1 / 4 3 3 / 4 1 3 / 4 2 KWIK CON + 1 / 4 X 4 THH 1 / 4 4 1 3 / 4 2 1 / 4 KWIK CON + 1 / 4 X 1 1 / 4 THH SS 1 / 4 1 1 / 4 1 1 / 4 0 KWIK CON + 1 / 4 X 2 1 / 4 THH SS 1 / 4 2 1 / 4 1 3 / 4 1 / 2
Embout TORX T-27
Description
Diamètre
Longueur totale
Longueur du filetage
Longueur de la tige
KWIK CON + 3 / 16 X 1 1 / 4 TFH
3 / 16
1 1 / 4
1 1 / 8
0
KWIK CON + 3 / 16 X 1 3 / 4 TFH
3 / 16
1 3 / 4
1 5 / 8
0
KWIK CON + 3 / 16 X 2 1 / 4 TFH
3 / 16
2 1 / 4
1 3 / 4
1 / 2
KWIK CON + 3 / 16 X 2 3 / 4 TFH
3 / 16
2 3 / 4
1 3 / 4
7 / 8
KWIK CON + 3 / 16 X 3 1 / 4 TFH
3 / 16
3 1 / 4
1 3 / 4
1 3 / 8
KWIK CON + 3 / 16 X 3 3 / 4 TFH
3 / 16
3 3 / 4
1 3 / 4
1 7 / 8
Embout TORX T-27
Description
Diamètre
Longueur totale
Longueur du filetage
Longueur de la tige
KWIK CON + 1 / 4 X 1 1 / 4 TFH
1 / 4
1 1 / 4
1 1 / 4
0
KWIK CON + 1 / 4 X 1 3 / 4 TFH
1 / 4
1 3 / 4
1 3 / 4
0
KWIK CON + 1 / 4 X 2 1 / 4 TFH
1 / 4
2 1 / 4
1 3 / 4
1 / 2
KWIK CON + 1 / 4 X 2 3 / 4 TFH
1 / 4
2 3 / 4
1 3 / 4
1
KWIK CON + 1 / 4 X 3 1 / 4 TFH
1 / 4
3 1 / 4
1 3 / 4
1 1 / 2
KWIK CON + 1 / 4 X 4 TFH
1 / 4
4
1 3 / 4
2 1 / 4
1 Toutes les dimensions sont en pouces .
Longueur totale
Longueur totale
Longueur filetée
Longueur du fût
Longueur filetée
Longueur du fût
486 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.19 VIS POUR BÉTON ET MAÇONNERIE KWIK-CON + Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
