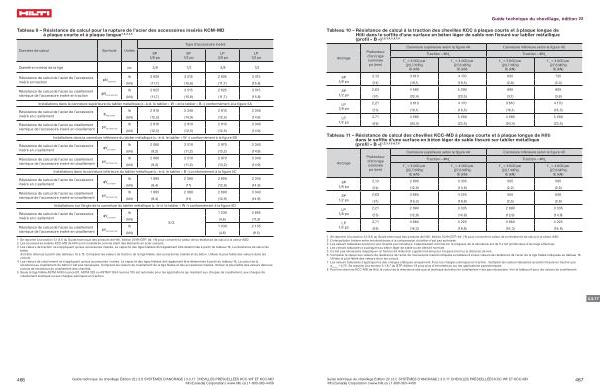

Tableau 9 – Résistance de calcul pour la rupture de l ’ acier des accessoires insérés KCM-MD à plaque courte et à plaque longue 1 , 2 , 3 , 4 , 5
Type d ’ accessoire inséré |
Données de calcul Symbole Unités |
SP 3 / 8 po |
SP 1 / 2 po |
LP 3 / 8 po |
LP 1 / 2 po |
Diamètre nominal de la tige po 3 / 8 1 / 2 3 / 8 1 / 2
Résistance de calcul de l ’ acier de l ’ accessoire inséré en traction
Résistance de calcul de l ’ acier au cisaillement sismique de l ’ accessoire inséré en traction
ϕN sa , insert
|
( kN ) |
( 11,7 ) |
( 15,6 ) |
( 11,7 ) |
( 15,6 ) |
|
lb |
2 625 |
3 515 |
2 625 |
3 515 |
ϕN sa , insert , eq
|
( kN ) |
( 11,7 ) |
( 15,6 ) |
( 11,7 ) |
( 15,6 ) |
|
lb |
2 625 |
3 515 |
2 625 |
3 515 |
Installations dans la cannelure supérieure du tablier métallique ( c . -à-d . le tablier « W » et le tablier « B ») conformément à la figure 5A
Résistance de calcul de l ’ acier de l ’ accessoire inséré en cisaillement
Résistance de calcul de l ’ acier au cisaillement sismique de l ’ accessoire inséré en cisaillement
ϕ Vsa , insert
|
( kN ) |
( 12,5 ) |
( 14,9 ) |
( 12,5 ) |
( 14,9 ) |
|
lb |
2 810 |
3 340 |
2 810 |
3 340 |
ϕV |
lb |
2 810 |
2 810 |
2 810 |
3 340 |
sa , insert , eq |
( kN ) |
( 12,5 ) |
( 12,5 ) |
( 12,5 ) |
( 14,9 ) |
Installations dans la cannelure inférieure du tablier métallique ( c . -à-d . le tablier « W ») conformément à la figure 5B
Résistance de calcul de l ’ acier de l ’ accessoire inséré en cisaillement
Résistance de calcul de l ’ acier au cisaillement sismique de l ’ accessoire inséré en cisaillement
ϕV sa , insert
|
( kN ) |
( 9,2 ) |
( 11,2 ) |
( 13,2 ) |
( 14,9 ) |
|
lb |
2 060 |
2 510 |
2 970 |
3 340 |
ϕV sa , insert , eq
|
( kN ) |
( 9,2 ) |
( 11,2 ) |
( 13,2 ) |
( 14,9 ) |
|
lb |
2 060 |
2 510 |
2 970 |
3 340 |
Installations dans la cannelure inférieure du tablier métallique ( c . -à-d . le tablier « B ») conformément à la figure 5C
Résistance de calcul de l ’ acier de l ’ accessoire inséré en cisaillement
Résistance de calcul de l ’ acier au cisaillement sismique de l ’ accessoire inséré en cisaillement
ϕV sa , insert
|
( kN ) |
( 8,4 ) |
( 11 ) |
( 12,9 ) |
( 14,9 ) |
|
lb |
1 895 |
2 380 |
2 890 |
3 340 |
ϕV sa , insert , eq
|
( kN ) |
( 8,4 ) |
( 11 ) |
( 12,9 ) |
( 14,9 ) |
|
lb |
1 895 |
2 380 |
2 890 |
3 340 |
Installations sur l ’ angle de la cannelure du tablier métallique ( c . -à-d . le tablier « W ») conformément à la figure 5D
Résistance de calcul de l ’ acier de l ’ accessoire inséré en cisaillement
Résistance de calcul de l ’ acier au cisaillement sismique de l ’ accessoire inséré en cisaillement ϕV sa , insert lb 1 030 2 665
( kN ) |
( 4,6 ) |
( 11,9 ) |
S . O . |
ϕV sa , insert , eq
|
( kN ) |
( 4,6 ) |
( 9 5 ) |
|
lb |
1 030 |
2 135 |
1 Se reporter à la section 3.1.8.6 du Guide technique des produits de Hilti , édition 2019 ( GTP , éd . 19 ) pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 Les accessoires insérés KCC-MD de Hilti sont considérés comme étant des éléments en acier cassant . 3 Les valeurs de traction ne s ’ appliquent qu ’ aux accessoires insérés . La capacité des tiges filetées doit également être déterminée à partir du tableau 16 . La résistance de calcul du béton doit être obtenue à partir des tableaux 10 à 15 . Comparer les valeurs de traction de la tige filetée , des accessoires insérés et du béton . Utiliser la plus faible des valeurs dans les calculs .
4 Les valeurs de cisaillement ne s ’ appliquent qu ’ aux accessoires insérés . La capacité des tiges filetées doit également être déterminée à partir du tableau 16 . Le calcul de la résistance au cisaillement du béton n ’ est pas nécessaire . Comparer les valeurs de cisaillement de la tige filetée et des accessoires insérés . Utiliser la plus faible des valeurs dans les calculs de résistance au cisaillement des chevilles .
5 Seule la tige filetée ASTM A193 nuance B7 , ASTM 325 ou ASTM F1554 nuance 105 est autorisée pour les applications qui résistent aux charges de cisaillement , aux charges de cisaillement sismique ou aux charges sismiques en traction .
466 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.17 CHEVILLES PRÉSCELLÉES KCC-WF ET KCC-MD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
