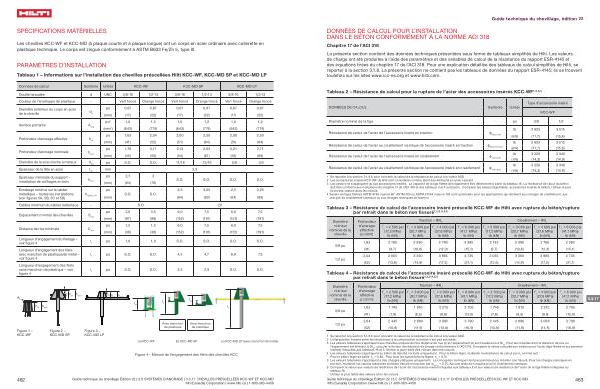

DONNÉES DE CALCUL POUR L ’ INSTALLATION DANS LE BÉTON CONFORMÉMENT À LA NORME ACI 318
Chapitre 17 de l ’ ACI 318
Guide technique du chevillage , édition 22
La présente section contient des données techniques présentées sous forme de tableaux simplifiés de Hilti . Les valeurs de charge ont été produites à l ’ aide des paramètres et des variables de calcul de la résistance du rapport ESR-4145 et des équations tirées du chapitre 17 de l ’ ACI 318 . Pour une explication détaillée des tableaux de calcul simplifiés de Hilti , se reporter à la section 3.1.8 . La présente section ne contient pas les tableaux de données du rapport ESR-4145 ; ils se trouvent toutefois sur les sites www . icc-es . org et www . hilti . com .
Tableau 2 – Résistance de calcul pour la rupture de l ’ acier des accessoires insérés KCC-WF 1 , 2 , 3 , 4
DONNÉES DE CALCUL Symbole Unités
Type d ’ accessoire inséré
KCC-WF
Diamètre nominal de la tige - po 3 / 8 1 / 2
Résistance de calcul de l ’ acier de l ’ accessoire inséré en traction ϕ Nsa , insert lb 2 625 3 515 ( kN ) ( 11,7 ) ( 15,6 )
Résistance de calcul de l ’ acier au cisaillement sismique de l ’ accessoire inséré en traction ϕ Nsa , insert , eq lb 2 625 3 515 ( kN ) ( 11,7 ) ( 15,6 )
Résistance de calcul de l ’ acier de l ’ accessoire inséré en cisaillement ϕ Vsa , insert lb 3 220 3 340 ( kN ) ( 14,3 ) ( 14,9 )
Résistance de calcul de l ’ acier au cisaillement sismique de l ’ accessoire inséré en cisaillement ϕ Vsa , insert lb 3 220 3 340 ( kN ) ( 14,3 ) ( 14,9 )
1 Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 Les accessoires insérés KCC-WF de Hilti sont considérés comme étant des éléments en acier cassant . 3 Les valeurs ne s ’ appliquent qu ’ aux accessoires insérés . La capacité de la tige filetée doit également être déterminée à partir du tableau 16 . La résistance de calcul du béton doit être conforme aux indications du chapitre 17 de l ’ ACI 318 et des tableaux 3 et 4 au besoin . Comparer les valeurs ( tige filetée , accessoires insérés et béton ). Utiliser la plus faible des valeurs dans les calculs .
4 Seules les tiges filetées ASTM A193 nuance B7 , ASTM 325 ou ASTM F1554 nuance 105 sont autorisées pour les applications qui résistent aux charges de cisaillement , aux charges de cisaillement sismique ou aux charges sismiques en traction .
Tableau 3 – Résistance de calcul de l ’ accessoire inséré préscellé KCC-WF de Hilti avec rupture du béton / rupture par retrait dans le béton non fissuré 1 , 2 , 3 , 4 , 5 , 6
Diamètre intérieur nominal de la cheville
3 / 8 po
1 / 2 po
Profondeur d ’ ancrage effective po ( mm ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN ) f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,1 MPa ) lb ( kN ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – ФV n
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN ) f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,1 MPa ) lb ( kN )
1,63 2 185 2 390 2 760 3 385 2 185 2 390 2 760 3 385 ( 41 ) ( 9,7 ) ( 10,6 ) ( 12,3 ) ( 15,1 ) ( 9,7 ) ( 10,6 ) ( 12,3 ) ( 15,1 ) 2,04 3 055 3 350 3 865 4 735 3 055 3 350 3 865 4 735 ( 52 ) ( 13,6 ) ( 14,9 ) ( 17,2 ) ( 21,1 ) ( 13,6 ) ( 14,9 ) ( 17,2 ) ( 21,1 )
Tableau 4 – Résistance de calcul de l ’ accessoire inséré préscellé KCC-WF de Hilti avec rupture du béton / rupture par retrait dans le béton fissuré 1 , 2 , 3 , 4 , 5 , 6
Diamètre intérieur nominal de la cheville
3 / 8 po
1 / 2 po
Profondeur d ’ ancrage effective po ( mm ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN ) f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,1 MPa ) lb ( kN ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – ФV n
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN ) f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,1 MPa ) lb ( kN )
1,63 1 745 1 910 2 210 2 705 1 745 1 910 2 210 2 705 ( 41 ) ( 7,8 ) ( 8,5 ) ( 9,8 ) ( 12,0 ) ( 7,8 ) ( 8,5 ) ( 9,8 ) ( 12,0 ) 2,04 2 445 2 680 3 095 3 790 2 445 2 680 3 095 3 790 ( 52 ) ( 10,9 ) ( 11,9 ) ( 13,8 ) ( 16,9 ) ( 10,9 ) ( 11,9 ) ( 13,8 ) ( 16,9 )
3.3.17
1 Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 L ’ interpolation linéaire entre les résistances à la compression du béton n ’ est pas autorisée . 3 Les valeurs tabulaires s ’ appliquent aux chevilles uniques dont la distance de rive ( c ) et l ’ espacement ( s ) sont supérieurs à 3h ef
. Pour les chevilles dont la distance de rive ou l ’ espacement est inférieur à 3h ef
, calculer le facteur de réduction de charge conformément à l ’ ACI 318 . Comparer la valeur calculée aux valeurs pour l ’ acier ( tige filetée et accessoires insérés ) indiquées aux tableaux 16 et 2 . Utiliser la plus faible des valeurs dans les calculs .
4 Les valeurs tabulaires s ’ appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,85 . Pour tous les autres bétons légers , λ a
= 0,75 . 5 Les valeurs tabulaires s ’ appliquent à des charges statiques uniquement . La conception sismique n ’ est pas permise pour le béton non fissuré . Pour les charges sismiques en traction , multiplier les valeurs tabulaires du béton fissuré en traction par α N , seis
= 0,75 . Aucune réduction requise pour le cisaillement sismique .
6 Comparer la valeur aux valeurs de résistance de l ’ acier de l ’ accessoire inséré indiquées aux tableaux 2 et aux valeurs de résistance de l ’ acier de la tige filetée indiquées au tableau 16 . Utiliser la plus faible des valeurs dans les calculs .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.17 CHEVILLES PRÉSCELLÉES KCC-WF ET KCC-MD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
