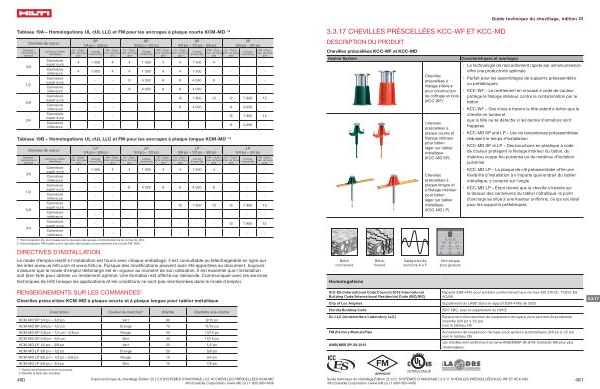

3.3.17 CHEVILLES PRÉSCELLÉES KCC-WF ET KCC-MD
DESCRIPTION DU PRODUIT
Chevilles préscellées KCC-WF et KCC-MD Anchor System
Chevilles préscellées à filetage intérieur pour construction de coffrage en bois ( KCC-WF )
Chevilles préscellées à plaque courte et filetage intérieur pour béton léger sur tablier métallique ( KCC-MD SP )
Chevilles préscellées à plaque longue et à filetage intérieur pour béton léger sur tablier métallique ( KCC-MD LP )
Guide technique du chevillage , édition 22
Caractéristiques et avantages
• La technologie de raccordement rapide par simple pression offre une productivité optimale
• Parfait pour les assemblages de supports préassemblés ou préfabriqués
• KCC-WF – Le revêtement en mousse à code de couleur protège le filetage intérieur contre la contamination par le béton
• KCC-WF – Des clous à travers la tête aident à éviter que la cheville ne tombe et que la tête ne se détache si les barres d ’ armature sont frappées
• KCC-MD SP and LP – Les vis taraudeuses préassemblées réduisent le temps d ’ installation
• KCC-MD SP et LP – Des bouchons en plastique à code de couleur protègent le filetage intérieur du béton , du matériau coupe-feu pulvérisé ou du matériau d ’ isolation pulvérisé
• KCC-MD LP – La plaque de clé préassemblée offre une flexibilité d ’ installation à n ’ importe quel endroit du tablier métallique , y compris sur l ’ angle
• KCC-MD LP – Étant donné que la cheville s ’ installe sur le dessus des cannelures du tablier métallique , le point d ’ ancrage se situe à une hauteur uniforme , ce qui est idéal pour les supports préfabriqués
Béton non fissuré |
|
|
|
Béton fissuré |
Catégories de sismicité A à F |
Homologué pour gicleurs |
Homologations |
|
|
|
ICC-ES ( International Code Council ) 2018 International Building Code / International Residential Code ( IBC / IRC )
Rapport ESR-4145 pour le béton conformément aux normes ACI 318 Ch . 17 / ICC-ES AC446
City of Los Angeles Supplément du LABC ( dans le rapport ESR-4145 ) de 2020 Florida Building Code UL LLC ( Underwriters Laboratory LLC )
2017 FBC , avec le supplément du HVHZ
Équipement d ’ accessoires de suspension de tuyaux pour services de protection incendie ( 3 / 8 po à 1 / 2 po ) ( voir le tableau 28 )
FM ( Factory Mutual ) Pipe Accessoires de suspension de tuyau pour gicleurs automatiques ( 3 / 8 po à 1 / 2 po ) ( voir le tableau 28 )
Les chevilles sont conformes à la norme ANSI / MSSP-58-2018 . Contacter Hilti pour plus ANSI / MSS SP-58-2018 d ' informations .
3.3.17
HOMOLOGUÉ
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.17 CHEVILLES PRÉSCELLÉES KCC-WF ET KCC-MD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
461
