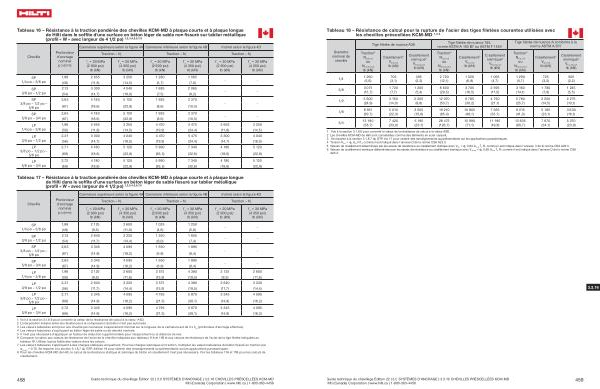

Tableau 18 – Résistance de calcul pour la rupture de l ’ acier des tiges filetées courantes utilisées avec les chevilles préscellées KCM-MD 1 , 2 , 3
Diamètre nominal de cheville
Traction 4
N sar , rod ou
N sar , eq , rod lb ( kN )
Tige filetée de nuance A36
Cisaillement 5
V sar , rod lb ( kN )
Cisaillement sismique 6
V sar , eq , rod lb ( kN )
Tige filetée de nuance 105 , norme ASTM A 193 B7 ou ASTM F 1554
Traction 4
N sar , rod ou
N sar , eq , rod lb ( kN )
Cisaillement 5
V sar , rod lb ( kN )
Cisaillement sismique 6
V sar , eq , rod lb ( kN )
Tige filetée de nuance A conforme à la norme ASTM A 307
Traction 4
N sar , rod ou
N sar , eq , rod lb ( kN )
Cisaillement 5
V sar , rod lb ( kN )
Cisaillement sismique 6
V sar , eq , rod lb ( kN )
1 / 4
1 260 ( 5,6 )
705 ( 3,1 )
495 ( 2,2 )
2 720 ( 12,1 )
1 520 ( 6,8 )
1 065 ( 4,7 )
1 290 ( 5,7 )
725 ( 3,2 )
505 ( 2,2 )
3 / 8
3 075 ( 13,7 )
1 720 ( 7,7 )
1 205 ( 5,4 )
6 630 ( 29,5 )
3 705 ( 16,5 )
2 595 ( 11,5 )
3 160 ( 14,1 )
1 780 ( 7,9 )
1 245 ( 5,5 )
1 / 2
5 600 ( 24,9 )
3 150 ( 14,0 )
2 205 ( 9,8 )
12 070 ( 53,7 )
6 785 ( 30,2 )
4 750 ( 21,1 )
5 780 ( 25,7 )
3 250 ( 14,5 )
2 275 ( 10,1 )
5 / 8
8 915 ( 39,7 )
5 010 ( 22,3 )
3 505 ( 15,6 )
19 210 ( 85,4 )
10 805 ( 48,1 )
7 565 ( 33,7 )
9 215 ( 41,0 )
5 185 ( 23,1 )
3 630 ( 16,1 )
3 / 4
13 190 ( 58,7 )
7 420 ( 33,0 )
5 195 ( 23,1 )
28 475 ( 126,7 )
15 990 ( 71,1 )
11 195 ( 49,8 )
13 635 ( 60,7 )
7 670 ( 34,1 )
5 370 ( 23,9 )
1 Voir à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 Les chevilles KCM-MD de Hilti sont considérées comme des éléments en acier cassant . 3 Se reporter à la section 3.1.8.7 du GTP , éd . 17 pour obtenir des renseignements supplémentaires sur les applications parasismiques . 4 Tension N sar = ф s A se R f ut comme il est indiqué dans l ’ annexe D de la norme CSA A23.3 . 5 Valeurs de cisaillement déterminées par les essais de résistance au cisaillement statique avec V sar < ф s 0,60 A se , V f ut R , comme il est indiqué dans l ’ annexe D de la norme CSA A23.3 . 6 Valeurs de cisaillement sismique déterminées par les essais de résistance au cisaillement sismique avec V sar , eq < ф s 0,60 A se , V f ut R , comme il est indiqué dans l ’ annexe D de la norme CSA
A23.3 .
