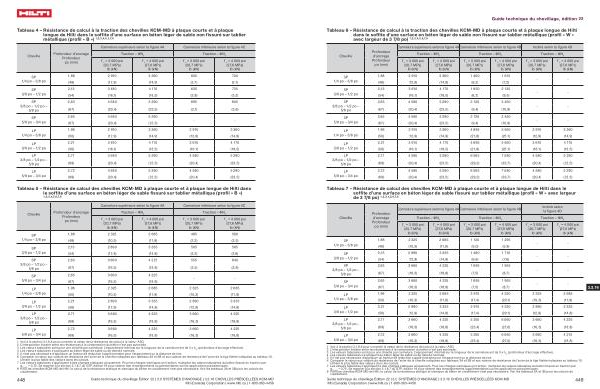

Tableau 4 – Résistance de calcul à la traction des chevilles KCM-MD à plaque courte et à plaque longue de Hilti dans le soffite d ’ une surface en béton léger de sable non fissuré sur tablier métallique ( profil « B ») 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8
Cheville
SP 1 / 4 po – 3 / 8 po
SP 3 / 8 po – 1 / 2 po
SP 3 / 8 po – 1 / 2 po – 5 / 8 po
SP 5 / 8 po – 3 / 4 po
LP 1 / 4 po – 3 / 8 po
LP 3 / 8 po – 1 / 2 po
LP 3 / 8 po – 1 / 2 po – 5 / 8 po
LP 5 / 8 po – 3 / 4 po
Profondeur d ’ ancrage Profondeur po ( mm )
Cannelure supérieure selon la figure 4A
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN )
Cannelure inférieure selon la figure 4C
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN )
1,88 2 910 3 360 605 700 ( 48 ) ( 12,9 ) ( 14,9 ) ( 2,7 ) ( 3,1 ) 2,13 3 610 4 170 635 735 ( 54 ) ( 16,1 ) ( 18,5 ) ( 2,8 ) ( 3,3 ) 2,63 4 580 5 290 695 805 ( 67 ) ( 20,4 ) ( 23,5 ) ( 3,1 ) ( 3,6 ) 2,65 4 580 5 290 ( 67 ) ( 20,4 ) ( 23,5 )
- -
1,96 2 910 3 360 2 910 3 360 ( 50 ) ( 12,9 ) ( 14,9 ) ( 12,9 ) ( 14,9 ) 2,21 3 610 4 170 3 610 4 170 ( 56 ) ( 16,1 ) ( 18,5 ) ( 16,1 ) ( 18,5 ) 2,71 4 580 5 290 4 580 5 290 ( 69 ) ( 20,4 ) ( 23,5 ) ( 20,4 ) ( 23,5 ) 2,72 4 580 5 290 4 580 5 290 ( 69 ) ( 20,4 ) ( 23,5 ) ( 20,4 ) ( 23,5 )
Tableau 5 – Résistance de calcul des chevilles KCM-MD à plaque courte et à plaque longue de Hilti dans le soffite d ’ une surface en béton léger de sable fissuré sur tablier métallique ( profil « B »)
1,2,3,4,5,6,7,8
Cheville
SP 1 / 4 po – 3 / 8 po
SP 3 / 8 po – 1 / 2 po
SP 3 / 8 po – 1 / 2 po – 5 / 8 po
SP 5 / 8 po – 3 / 4 po
LP 1 / 4 po – 3 / 8 po
LP 3 / 8 po – 1 / 2 po
LP 3 / 8 po – 1 / 2 po – 5 / 8 po
LP 5 / 8 po – 3 / 4 po
Profondeur d ’ ancrage Profondeur po ( mm )
Cannelure supérieure selon la figure 4A
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN )
Cannelure inférieure selon la figure 4C
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN )
1,88 2 325 2 685 485 560 ( 48 ) ( 10,3 ) ( 11,9 ) ( 2,2 ) ( 2,5 ) 2,13 2 890 3 335 505 585 ( 54 ) ( 12,9 ) ( 14,8 ) ( 2,2 ) ( 2,6 ) 2,63 3 660 4 225 555 640 ( 67 ) ( 16,3 ) ( 18,8 ) ( 2,5 ) ( 2,8 ) 2,65 3 660 4 225 ( 67 ) ( 16,3 ) ( 18,8 )
- -
1,96 2 325 2 685 2 325 2 685 ( 50 ) ( 10,3 ) ( 11,9 ) ( 10,3 ) ( 11,9 ) 2,21 2 890 3 335 2 890 3 335 ( 56 ) ( 12,9 ) ( 14,8 ) ( 12,9 ) ( 14,8 ) 2,71 3 660 4 225 3 660 4 225 ( 69 ) ( 16,3 ) ( 18,8 ) ( 16,3 ) ( 18,8 ) 2,72 3 660 4 225 3 660 4 225 ( 69 ) ( 16,3 ) ( 18,8 ) ( 16,3 ) ( 18,8 )
1 Voir à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 L ’ interpolation linéaire entre les résistances à la compression du béton n ’ est pas autorisée . 3 Les valeurs tabulaires sont pour une cheville par cannelure . L ’ espacement minimal sur la longueur de la cannelure est de 3 x h ef
( profondeur d ’ ancrage effective ). 4 Les valeurs tabulaires s ’ appliquent au béton léger de sable ou de densité normale . 5 Il n ’ est pas nécessaire d ’ appliquer un facteur de réduction supplémentaire pour l ’ espacement ou la distance de rive . 6 Comparer la valeur aux valeurs de résistance de l ’ acier de la cheville indiquées aux tableaux 3A et 3B et aux valeurs de résistance de l ’ acier de la tige filetée indiquées au tableau 10 .
Utiliser la plus faible des valeurs dans les calculs . 7 Les valeurs tabulaires s ’ appliquent à des charges statiques uniquement . Pour les charges sismiques en traction , multiplier les valeurs tabulaires du béton fissuré en traction par
α N , seis
= 0,75 . Se reporter à la section 3.1.8.7 du GTP , édition 19 pour obtenir des renseignements supplémentaires sur les applications parasismiques . 8 Pour les chevilles KCM-MD de Hilti , le calcul de la résistance statique et sismique du béton en cisaillement n ’ est pas nécessaire . Voir les tableaux 3A et 3B pour les calculs de cisaillement .
448 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.16 CHEVILLES PRÉSCELLÉES KCM-MD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
