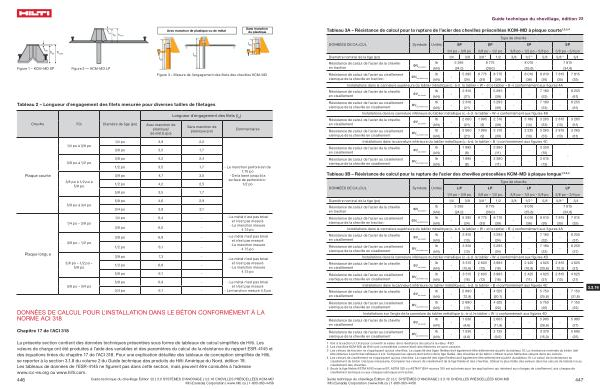

t sh h ef h nom
Avec manchon de plastique ou de métal
Sans manchon de plastique
l th t sh h ef h nom l th l th
Figure 1 – KCM-MD SP Figure 2 — KCM-MD LP
Figure 3 – Mesure de l ' engagement des filets des chevilles KCM-MD
Tableau 2 – Longueur d ' engagement des filets mesurée pour diverses tailles de filetages
Longueur d ' engagement des filets ( l th )
Cheville Fût Diamètre de tige ( po ) |
Avec manchon de plastique / de métal ( po ) |
Sans manchon de plastique ( po ) |
Commentaires |
|
1 / 4 po à 3 / 8 po |
1 / 4 po |
3,9 |
2,2 |
3 / 8 po |
3,5 |
1,7 |
|
|
Plaque courte |
3 / 8 po à 1 / 2 po
3 / 8 po à 1 / 2 po à 5 / 8 po
|
3 / 8 po |
4,2 |
2,4 |
1 / 2 po |
3,5 |
1,7 |
3 / 8 po |
4,7 |
3,0 |
1 / 2 po |
4,2 |
2,5 |
|
- Le manchon perforé est de 1,75 po - De la base jusqu ' à la surface de perforation : 1 / 2 po |
|
|
5 / 8 po 3,5 1,7 |
|
|
5 / 8 po à 3 / 4 po |
5 / 8 po |
4,6 |
2,9 |
3 / 4 po |
3,9 |
2,1 |
|
|
Plaque longue
1 / 4 po – 3 / 8 po
3 / 8 po – 1 / 2 po
3 / 8 po – 1 / 2 po – 5 / 8 po
5 / 8 po – 3 / 4 po
1 / 4 po |
6,4 |
- |
- Le métal n ’ est pas brisé |
|
|
|
et n ’ est pas mesuré |
3 / 8 po |
6,0 |
- |
- Le manchon mesure
4,75 po
|
3 / 8 po |
6,8 |
- |
- Le métal n ’ est pas brisé |
|
|
|
et n ’ est pas mesuré |
1 / 2 po |
6,1 |
- |
- Le manchon mesure
4,75 po
|
3 / 8 po 7,3 - 1 / 2 po 6,8 - 5 / 8 po 6,1 -
- Le métal n ’ est pas brisé et n ’ est pas mesuré - Le manchon mesure 4,75 po
5 / 8 po |
6,9 |
- |
- Le métal n ’ est pas brisé |
|
|
|
et n ’ est pas mesuré |
3 / 4 po |
6,1 |
- |
- Le manchon mesure 4,5 po |
DONNÉES DE CALCUL POUR L ' INSTALLATION DANS LE BÉTON CONFORMÉMENT À LA NORME ACI 318
Chapitre 17 de l ' ACI 318
La présente section contient des données techniques présentées sous forme de tableaux de calcul simplifiés de Hilti . Les valeurs de charge ont été produites à l ’ aide des variables et des paramètres du calcul de la résistance du rapport ESR-4145 et des équations tirées du chapitre 17 de l ’ ACI 318 . Pour une explication détaillée des tableaux de conception simplifiée de Hilti , se reporter à la section 3.1.8 du volume 2 du Guide technique des produits de Hilti Amérique du Nord , édition 19 . Les tableaux de données de l ’ ESR-4145 ne figurent pas dans cette section , mais peuvent être consultés à l ’ adresse www . icc-es . org ou www . hilti . com .
446 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.16 CHEVILLES PRÉSCELLÉES KCM-MD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
