DONNÉES DE CALCUL POUR L ' INSTALLATION DANS LE BÉTON CONFORMÉMENT À LA NORME CSA A23.3
Calcul selon l ' annexe D de la norme CSA A23.3 Les dispositions de l ' annexe D de la norme CSA A23.3 précisent le calcul aux états limites pour les chevilles postscellées testées et évaluées conformément à l ' ACI 355.2 , dans le cas des chevilles mécaniques , et à l ' ACI 355.4 , dans le cas des chevilles adhésives . La présente section renferme les tableaux de calcul aux états limites avec les charges caractéristiques non pondérées qui sont fondées sur les valeurs publiées dans le rapport ESR-4145 d ' ICC Evaluation Services . Ces tableaux sont suivis des tableaux de résistances pondérées . Les tableaux de résistances pondérées présentent les charges de calcul caractéristiques qui sont pondérées au préalable par les facteurs de réduction applicables pour une cheville unitaire , sans pondération de l ' espacement de cheville à cheville ou de la distance de rive aux fins de commodité pour l ' utilisateur du présent document . Tous les chiffres contenus dans la section précédente sur la méthode de calcul tirée du chapitre 17 de l ' ACI 318 s ' appliquent au calcul aux états limites et seront présentés dans les tableaux .
Voir la section 3.1.8 pour obtenir une explication détaillée des tableaux élaborés conformément à l ' annexe D de la norme CSA A23.3 . Pour obtenir une aide technique , communiquer avec Hilti Canada en composant le 1-800-363-4458 ou consulter le site www . hilti . ca .

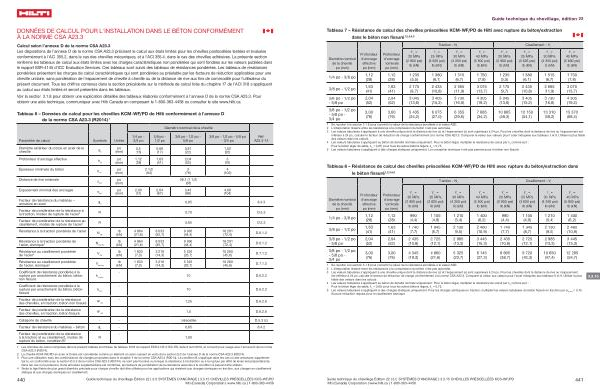

Tableau 6 – Données de calcul pour les chevilles KCM-WF / PD de Hilti conformément à l ' annexe D de la norme CSA A23.3 ( R2014 ) 1
Diamètre nominal de la cheville
Paramètre de calcul Symbole Unités |
1 / 4 po - 3 / 8 po |
3 / 8 po - 1 / 2 po |
3 / 8 po - 1 / 2 po - 5 / 8 po |
3 / 8 po - 1 / 2 po - 5 / 8 po - 3 / 4 po |
Réf . A23.3-14 |
Diamètre extérieur du corps en acier de la cheville |
d a
|
po ( mm ) |
0,5 ( 13 ) |
0,66 ( 17 ) |
0,87 ( 22 ) |
1,02 ( 26 ) |
Profondeur d ' ancrage effective
Épaisseur minimale du béton
Distance de rive minimale
Espacement minimal des ancrages
Facteur de résistance du matériau – armature en acier h ef
h min
c min
s min po ( mm )
po ( mm )
po ( mm )
po ( mm )
1,12 ( 28 )
2,00 ( 51 )
2 1 / 2 ( 64 )
440 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.15 CHEVILLES PRÉSCELLÉES KCS-WF / PD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
1,63 ( 41 )
2,64 ( 67 )
2,04 ( 52 )
3 ( 76 )
38,1 ( 1 1 / 2 ) ( 38 )
3,48 ( 88 )
3 ( 76 )
4 ( 102 )
4,08 ( 104 ) ϕ s
0,85 8.4.3
Facteur de pondération de la résistance à la traction , modes de rupture de l ' acier 2 R 0,70 D . 5.3
Facteur de pondération de la résistance au cisaillement , modes de rupture de l ' acier 2 R 0,65 D . 5.3
Résistance à la traction pondérée de l ' acier
N sar lb ( kN )
Résistance à la traction pondérée de N lb l ' acier , sismique 4 sar , eq ( kN )
Résistance au cisaillement pondérée V lb de l ' acier 4 sar ( kN )
Résistance au cisaillement pondérée V lb de l ' acier , sismique 4 sar , eq ( kN )
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton non fissuré
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton fissuré
Facteur de pondération de la résistance des chevilles , en traction , béton non fissuré
Facteur de pondération de la résistance des chevilles , en traction , béton fissuré k c , uncr
- k c , cr
-
Ψ c , N
-
4 864 ( 21,6 )
4 864 ( 21,6 )
1 633 ( 7,3 )
1 633 ( 7,3 )
8 033 ( 35,7 )
8 033 ( 35,7 )
3 216 ( 14,3 )
3 216 ( 14,3 )
9 996 ( 44,4 )
9 996 ( 44,4 )
5 326 ( 23,7 )
5 326 ( 23,7 )
16 291 ( 72,4 )
16 291 ( 72,4 )
10 260 ( 45,6 )
10 260 ( 45,6 )
D . 6.1.2
D . 6.1.2
D . 7.1.2
D . 7.1.2
10 D . 6.2.2
10 D . 6.2.2
1,25 D . 6.2.6
Ψ c , N
1,0 D . 6.2.6
Catégorie de cheville - - préscellée D . 5.3 ( c ) Facteur de résistance du matériau – béton ϕ c
- 0,65 8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 3
R
-
1 Les données de calcul comprises dans le présent tableau sont tirées du tableau 2018 du rapport ESR-4145 d ' ICC-ES , daté d ' avril 2018 , et converti pour usage avec l ' annexe D de la norme
CSA A23.3 ( R2014 ). 2 La cheville KCM-WF / PD en acier ordinaire est considérée comme un élément en acier cassant en vertu de la section D . 2 de l ' annexe D de la norme CSA A23.3 ( R2014 ). 3 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3 ( R2014 ). La condition B s ' applique dans les cas où des armatures supplémentaires , en conformité avec la section D . 5.3 de la norme CSA A23.3 ( R2014 ), ne sont pas fournies ou lorsque la résistance à l ' extraction ou à la rupture par effet de levier est prépondérante . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de pondération de la résistance associés à la condition A peuvent être utilisés .
4 Seule la tige filetée de plus grand diamètre précisée pour chaque cheville doit être utilisée pour les applications qui résistent aux charges sismiques en traction , aux charges en cisaillement statique et aux charges sismiques en cisaillement .
1,00
