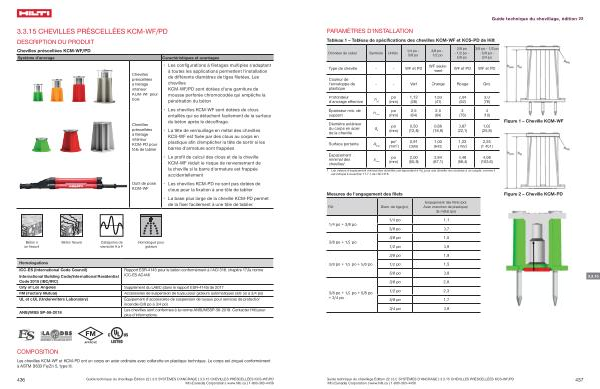

3.3.15 CHEVILLES PRÉSCELLÉES KCM-WF / PD
DESCRIPTION DU PRODUIT
Chevilles préscellées KCM-WF / PD
Système d ' ancrage
Chevilles préscellées à filetage intérieur KCM-WF pour bois
Chevilles préscellées à filetage intérieur KCM-PD pour tôle de tablier
Outil de pose KCM-WF
Caractéristiques et avantages
• Les configurations à filetages multiples s ' adaptant à toutes les applications permettent l ' installation de différents diamètres de tiges filetées . Les chevilles KCM-WF / PD sont dotées d ' une garniture de mousse perforée chromocodée qui empêche la pénétration du béton
• Les chevilles KCM-WF sont dotées de clous entaillés qui se détachent facilement de la surface du béton après le décoffrage .
• La tête de verrouillage en métal des chevilles KCS-WF est fixée par des clous au corps en plastique afin d ' empêcher la tête de sortir si les barres d ' armature sont frappées
• Le profil de calcul des clous et de la cheville KCM-WF réduit le risque de renversement de la cheville si la barre d ' armature est frappée accidentellement
• Les chevilles KCM-PD ne sont pas dotées de clous pour la fixation à une tôle de tablier
• La base plus large de la cheville KCM-PD permet de la fixer facilement à une tôle de tablier .
Béton n on fissuré |
Béton fissuré |
Catégories de sismicité A à F |
Homologué pour gicleurs |
Homologations |
|
|
|
ICC-ES ( International Code Council )
International Building Code / International Residential Code 2015 ( IBC / IRC )
Rapport ESR-4145 pour le béton conformément à l ' ACI 318 . chapitre 17 / la norme ICC-ES AC446
City of Los Angeles Supplément du LABC ( dans le rapport ESR-4145 ) de 2017 FM ( Factory Mutual ) Accessoires de suspension de tuyau pour gicleurs automatiques ( 3 / 8 po à 3 / 4 po ) UL et cUL ( Underwriters Laboratory )
ANSI / MSS SP-58-2018
Équipement d ' accessoires de suspension de tuyaux pour services de protection incendie ( 3 / 8 po à 3 / 4 po ) Les chevilles sont conformes à la norme ANSI / MSSP-58-2018 . Contacter Hilti pour plus d ' informations .
COMPOSITION
Les chevilles KCM-WF et KCM-PD ont un corps en acier ordinaire avec collerette en plastique technique . Le corps est zingué conformément à ASTM B633 Fe / Zn 5 , type III .
436 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.15 CHEVILLES PRÉSCELLÉES KCS-WF / PD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
