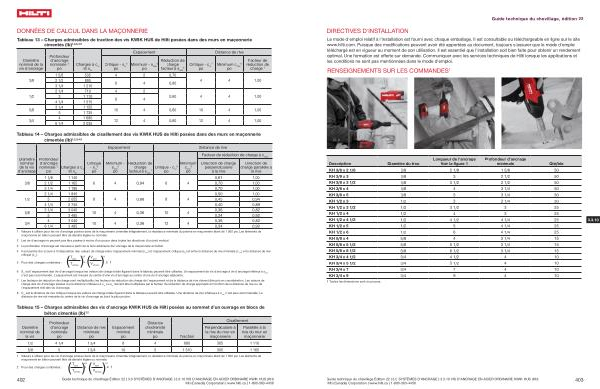

DONNÉES DE CALCUL DANS LA MAÇONNERIE
Tableau 13 – Charges admissibles de traction des vis KWIK HUS de Hilti posées dans des murs en maçonnerie cimentés ( lb ) 1 , 2 , 3 , 4 , 5
Diamètre nominal de la vis d ' ancrage
3 / 8
1 / 2
5 / 8
3 / 4
Profondeur d ' ancrage
nominale 3 po
Charges à c cr et s cr
Critique - s cr
6 po
Espacement
Minimum - s min
6 po
Réduction de charge facteur à s min
6
Critique - c cr
7 po
Distance de rive
Minimum c min
8 po
Facteur de réduction de charge 7
1 5 / 8 |
535 |
4 |
2 |
0,70 |
|
|
|
|
2 1 / 2
3 1 / 4
|
895
1 210
|
6 |
4 |
0,80 |
4 |
4 |
1,00 |
2 1 / 4 |
710 |
4 |
2 |
|
|
|
|
|
3
4 1 / 4
|
1 110
1 515
|
8 |
4 |
0,60 |
4 |
4 |
1,00 |
|
3 1 / 4
5
|
1 155
1 735
|
10 |
4 |
0,60 |
10 |
4 |
1,00 |
|
4
6 1 / 4
|
1 680
2 035
|
12 |
4 |
0,60 |
12 |
4 |
1,00 |
Tableau 14 – Charges admissibles de cisaillement des vis KWIK HUS de Hilti posées dans des murs en maçonnerie cimentée ( lb ) 1 , 2 , 3 , 4 , 5
Diamètre nominal de la vis d ' ancrage
3 / 8
1 / 2
5 / 8
3 / 4
Profondeur d ' ancrage
nominale 3 po
Charges à c cr et s cr
Critique - s cr
6 po
Espacement
Minimum - s min
6 po
Réduction de charge facteur à s min
7
Critique - c cr
8 po
Minimum c min
8 po
Distance de rive Facteur de réduction de charge à c min
Direction de charge perpendiculaire à la rive
Direction de charge parallèle à la rive
1 5 / 8 |
1 140 |
|
|
|
|
|
0,61 |
1,00 |
2 1 / 2 |
1 165 |
6 |
4 |
0,94 |
6 |
4 |
0,70 |
1,00 |
3 1 / 4 |
1 190 |
|
|
|
|
|
0,70 |
1,00 |
2 1 / 4 |
1 845 |
|
|
|
|
|
0,50 |
1,00 |
3 |
2 055 |
8 |
4 |
0,88 |
8 |
4 |
0,45 |
0,94 |
4 1 / 4 |
2 745 |
|
|
|
|
|
0,40 |
0,89 |
|
3 1 / 4
5
|
3 040
3 485
|
10 |
4 |
0,36 |
10 |
4 |
0,36
0,34
|
0,82
0,92
|
|
4
6 1 / 4
|
3 040
3 485
|
10 |
4 |
0,36 |
12 |
4 |
0,36
0,34
|
0,82
0,92
|
1 Valeurs à utiliser pour les vis d ' ancrage posées dans de la maçonnerie cimentée intégralement , la résistance minimale du prisme en maçonnerie étant de 1 500 psi . Les éléments de maçonnerie en béton peuvent être de densité légère ou normale .
2 Les vis d ' ancrage ne peuvent pas être posées à moins d ' un pouce dans toutes les directions d ' un joint vertical . 3 La profondeur d ' ancrage est mesurée à partir de la face extérieure de l ' ancrage de la maçonnerie en béton . 4 Il est permis de recourir à l ' interpolation des valeurs de charge entre l ' espacement minimal ( s min
) et l ' espacement critique ( s cr ) et entre la distance de rive minimale ( c min
) et la distance de rive critique ( c cr ).
5 / 3 5 / 3
T
5 Pour des charges combinées :
( appl .
V
T ) + ≤ 1
admiss .
( appl .
V admiss .
)
6 S cr est l ' espacement des vis d ' ancrage lorsque les valeurs de charge totale figurant dans le tableau peuvent être utilisées . Un espacement de vis d ' ancrage à vis d ' ancrage inférieur à s min n ' est pas recommandé . L ' espacement est mesuré du centre d ' une vis d ' ancrage au centre d ' une vis d ' ancrage adjacente .
7 Les facteurs de réduction de charge sont multiplicatifs ; les facteurs de réduction de charge de l ' espacement et de la distance de rive doivent être pris en considération . Les valeurs de charge des vis d ' ancrage posées à une distance inférieure à c cr ou s cr doivent être multipliées par le facteur de réduction de charge approprié en fonction de la distance de rive ou de l ' espacement réel des vis d ' ancrage . 8 C cr est la distance de rive critique lorsque les valeurs de charge totale figurant dans le tableau peuvent être utilisées . Une distance de rive inférieure à s min n ' est pas recommandée . La distance de rive est mesurée du centre de la vis d ' ancrage au bord le plus proche .
Tableau 15 – Charges admissibles des vis d ' ancrage KWIK HUS de Hilti posées au sommet d ' un ouvrage en blocs de béton cimentés ( lb ) 1 , 2
Diamètre nominal de la vis
Profondeur d ' ancrage nominale po
Distance de rive minimale po
Espacement minimal po
Distance d ' extrémité minimale po
Traction
Perpendiculaire à la rive du mur en maçonnerie
Cisaillement
Parallèle à la rive du mur en maçonnerie
1 / 2 4 1 / 4 1 3 / 4 8 4 680 305 1 110 5 / 8 5 1 3 / 4 10 5 1 310 305 1 165
1 Valeurs à utiliser pour les vis d ' ancrage posées dans de la maçonnerie cimentée intégralement , la résistance minimale du prisme en maçonnerie étant de 1 500 psi . Les éléments de maçonnerie en béton peuvent être de densité légère ou normale .
5 / 3 5 / 3
T appl .
V 2 Pour des charges combinées : + ≤ 1
T admiss .
( appl .
V admiss .
( )
)
