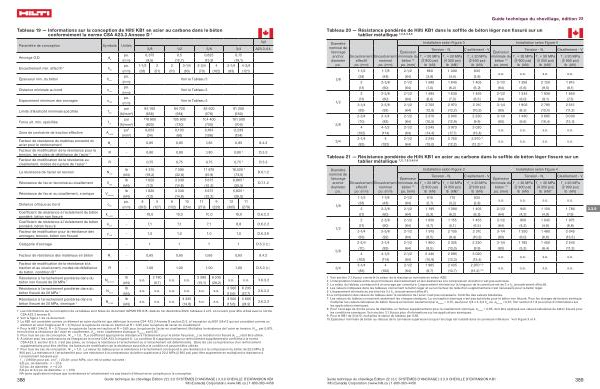

Tableau 19 — Informations sur la conception de Hilti KB1 en acier au carbone dans le béton conformément la norme CSA A23.3 Annexe D 1
Paramètre de conception Symbole Unités 3 / 8 1 / 2 5 / 8 3 / 4 A23.3-04 .
Ancrage O . D . d a po . 0,375 0,5 0,625 0,75 ( mm ) ( 9,5 ) ( 12,7 ) ( 15,9 ) ( 19,1 )
Encastrement min . effectif 2 h ef po . 1-1 / 2 2 2 3-1 / 4 2-3 / 4 4 3-1 / 4 4-3 / 4 ( mm ) ( 38 ) ( 51 ) ( 51 ) ( 83 ) ( 70 ) ( 102 ) ( 83 ) ( 121 )
Épaisseur min . du béton h min po . ( mm )
Distance minimale au bord c min po . ( mm )
Espacement minimum des ancrages s min po . ( mm )
Voir le Tableau 5
Voir le Tableau 5
Voir le Tableau 5
Limite d ' élasticité minimale spécifiée f ya psi 95 100 84 700 83 500 81 200 ( N / mm 2 ) ( 656 ) ( 584 ) ( 576 ) ( 560 )
Force ult . min . spécifiée f ut psi 118 900 105 900 104 400 101 500 ( N / mm 2 ) ( 820 ) ( 730 ) ( 720 ) ( 700 )
Zone de contrainte de traction effective A se , N po 2 0,053 0,103 0,164 0,239 ( mm 2 ) ( 34 ) ( 66 ) ( 106 ) ( 154 )
Facteur de résistance du matériau encastré en acier pour le renforcement
Φ s
- 0,85 0,85 0,85 0,85 8.4.3
Facteur de modification de la résistance pour la tension , les modes de défaillance de l ' acier 3 R - 0,80 0,80 0,80 0,80 4 D . 5.3
Facteur de modification de la résistance au cisaillement , modes de rupture de l ' acier 3 R - 0,75 0,75 0,75 0,75 4 D . 5.3
La résistance de l ' acier en tension N sar lb 4 315 7 385 11 670 16,520 4 D . 6.1.2 ( kN ) ( 19,2 ) ( 32,8 ) ( 51,9 ) ( 73,5 )
Résistance de l ' acier factorisé au cisaillement V sar lb 1 620 3 330 5 675 6,865 4 D . 7.1.2 ( kN ) ( 7,2 ) ( 14,8 ) ( 25,2 ) ( 30,5 )
Résistance de l ' acier au cisaillement , sismique V sar , eq lb 1 620 3 330 5 675 5,835 4 ( kN ) ( 7,2 ) ( 14,8 ) ( 25,2 ) ( 26,0 )
Distance critique au bord c ac po . 8 5 6 10 11 9 12 11 ( mm ) ( 203 ) ( 127 ) ( 152 ) ( 254 ) ( 279 ) ( 229 ) ( 305 ) ( 279 )
Coefficient de résistance à l ' éclatement du béton pondéré , béton non fissuré
Coefficient de résistance à l ' éclatement du béton pondéré , béton fissuré
Facteur de modification pour la résistance des ancrages , tension , béton non fissuré k c , uncr
- 10,0 10,0 10,0 10,0 D . 6.2.2 k c , cr
- 7,1 7,1 7,1 8,8 D . 6.2.2 y c , N
- 1,0 1,0 1,0 1,0 D . 6.2.6
Catégorie d ’ ancrage - - 1 1 1 1 D . 5.3 ( c )
Réf
Facteur de résistance des matériaux en béton Φ c - 0,65 0,65 0,65 0,65 8.4.2
Facteur de modification de la résistance à la |
|
|
|
|
|
|
|
traction et au cisaillement , modes de défaillance |
R |
- |
1,00 |
1,00 |
1,00 |
1,00 |
D . 5.3 ( c ) |
du béton , condition B 6
|
|
|
|
|
|
|
|
Résistance à l ' arrachement pondérée dans du lb
2 190 3 390 6 335
N béton non fissuré de 20 MPa 7 pr , uncr s . o . s . o . s . o . ( kN ) ( 9,7 ) ( 15,1 ) ( 28,2 ) s . o . s . o . D . 6.3.2
Résistance à l ' arrachement pondérée dans du lb
3 500 6 235
N béton fissuré de 20 MPa 7 pr , cr s . o . s . o . s . o . s . o . s . o . s . o . ( kN ) ( 15,6 ) ( 27,7 )
Résistance à l ' arrachement pondérée dans le lb
3 335 3 500 5 605
N béton fissuré de 20 MPa , sismique 7 pr , eq s . o . s . o . s . o . s . o . s . o . ( kN ) ( 14,8 ) ( 15,6 ) ( 24,9 )
1 Les informations sur la conception de ce tableau sont tirées du document IAPMO ER-678 , daté du 1er décembre 2020 , tableaux 4 et 5 , et converti pour être utilisé avec la norme
CSA A23.3 annexe D . 2 Voir la figure 1 de ce document . 3 Le KB1 est considéré comme un élément en acier ductile tel que défini par la norme CSA A23.3 Annexe D section D . 2 , à l ' exception du KB1 3 / 4x12 qui est considéré comme un élément en acier fragile avec R = 0,70 pour la rupture de l ' acier en traction et R = 0,65 pour la rupture de l ' acier en cisaillement . 4 Pour le KB1 3 / 4x12 , R = 0,70 pour la rupture de l ' acier en traction et R = 0,65 pour la rupture de l ' acier en cisaillement . Multipliez la résistance de l ' acier en tension , N sar
, par 0,875 , et multipliez la résistance de l ' acier en cisaillement , V sar , et en cisaillement sismique , V sar , eq
, par 0,87 .
5 Pour tous les cas de conception , Ψ c , N = 1,0 . TLe coefficient approprié de résistance à l ' éclatement pour le béton fissuré ( k c , cr
) ou le béton non fissuré ( k c , uncr
) doit être utilisé .
6 À utiliser avec les combinaisons de charges de la norme CSA A23.3 chapitre 8 . La condition B s ' applique lorsqu ' un renforcement supplémentaire conforme à la norme CSA A23.3 , section D . 5.3 , n ' est pas prévu , ou lorsque la résistance à l ' arrachement ou à l ' arrachement est déterminante . Dans les cas où la présence d ' un renforcement supplémentaire peut être vérifiée , les facteurs de modification de la résistance associés à la condition A peuvent être utilisés .
7 Pour tous les cas de conception , Ψ c , P
= 1,0 . La valeur du tableau pour la résistance à l ' arrachement correspond à une résistance à la compression du béton de 20,0 MPa ( 2 900 psi ). La résistance à l ' arrachement pour une résistance à la compression du béton supérieure à 20,2 MPa ( 2 900 psi ) peut être augmentée en multipliant la résistance à l ' arrachement tabulaire par ( f ́c / 2,900 ) n pour psi , or ( f ́c / 20.2 ) n pour MPa , où n est la valeur suivante : 3 / 8-po . de diamètre : n = 0,16 1 / 2-po . de diamètre : n = 0,23 5 / 8-po et 3 / 4-po de diamètre : n = 0,50 NA ( sans application ) indique que la résistance à l ' arrachement n ' a pas besoin d ' être prise en compte pour la conception .
388 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.9 CHEVILLE D ’ EXPANSION KB1 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
D . 6.3.2
D . 6.3.2
