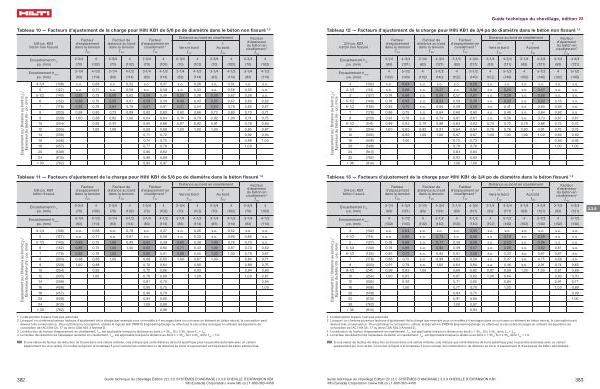

Tableau 10 — Facteurs d ' ajustement de la charge pour Hilti KB1 de 5 / 8 po de diamètre dans le béton non fissuré 1 , 2
5 / 8-po . KB1 béton non fissuré
Encastrement h ef po . ( mm )
Encastrement h nom po . ( mm )
Facteur d ' espacement dans la tension
ƒ AN
Facteur de distance au bord dans la tension
ƒ RN
Facteur d ' espacement en cisaillement 3
ƒ AV
Distance au bord en cisaillement
┴ Vers le bord
ƒ RV
‖ Au bord
ƒ RV
Facteur d ' épaisseur du béton en
4 cisaillement
2-3 / 4 4 2-3 / 4 4 2-3 / 4 4 2-3 / 4 4 2-3 / 4 4 2-3 / 4 4 ( 70 ) ( 102 ) ( 70 ) ( 102 ) ( 70 ) ( 102 ) ( 70 ) ( 102 ) ( 70 ) ( 102 ) ( 70 ) ( 102 )
3-1 / 4 4-1 / 2 3-1 / 4 4-1 / 2 3-1 / 4 4-1 / 2 3-1 / 4 4-1 / 2 3-1 / 4 4-1 / 2 3-1 / 4 4-1 / 2 ( 83 ) ( 114 ) ( 83 ) ( 114 ) ( 83 ) ( 114 ) ( 83 ) ( 114 ) ( 83 ) ( 114 ) ( 83 ) ( 114 )
ƒ HV
Espacement ( s ) / Distance au bord ( c a ) /
Épaisseur du béton ( h ) - po . ( mm )
4-1 / 4
( 108 )
s . o .
0,68
s . o .
0,52
s . o .
0,57
s . o .
0,26
s . o .
0,51
s . o .
s . o .
5
( 127 )
s . o .
0,71
s . o .
0,58
s . o .
0,58
s . o .
0,33
s . o .
0,58
0,55
s . o .
5-1 / 2
( 140 )
0,83
0,73
0,50
0,62
0,58
0,59
0,35
0,38
0,50
0,62
0,58
s . o .
6
( 152 )
0,86
0,75
0,55
0,67
0,59
0,59
0,40
0,43
0,55
0,67
0,60
0,62
7
( 178 )
0,92
0,79
0,64
0,78
0,61
0,61
0,51
0,54
0,64
0,78
0,65
0,67
8
( 203 )
0,98
0,83
0,73
0,89
0,62
0,63
0,62
0,66
0,73
0,89
0,70
0,71
9
( 229 )
1,00
0,88
0,82
1,00
0,64
0,64
0,74
0,79
0,82
1,00
0,74
0,75
10
( 254 )
0,92
0,91
0,65
0,66
0,87
0,92
0,91
0,78
0,80
12
( 305 )
1,00
1,00
0,68
0,69
1,00
1,00
1,00
0,85
0,87
14
( 356 )
0,71
0,72
0,92
0,94
16
( 406 )
0,74
0,75
0,98
1,00
18
( 457 )
0,77
0,78
1,00
20
( 508 )
0,80
0,82
24
( 610 )
0,86
0,88
> 30
( 762 )
0,95
0,97
Tableau 11 — Facteurs d ' ajustement de la charge pour Hilti KB1 de 5 / 8 po de diamètre dans le béton fissuré 1 , 2
5 / 8-po . KB1 béton fissuré
Encastrement h ef po . ( mm )
Encastrement h nom po . ( mm )
Facteur d ' espacement dans la tension
ƒ AN
Facteur de distance au bord dans la tension
ƒ RN
Facteur d ' espacement en cisaillement 3
ƒ AV
Distance au bord en cisaillement
┴ Vers le bord
ƒ RV
‖ Au bord
ƒ RV
Facteur d ' épaisseur du béton en
4 cisaillement
2-3 / 4 4 2-3 / 4 4 2-3 / 4 4 2-3 / 4 4 2-3 / 4 4 2-3 / 4 4 ( 70 ) ( 102 ) ( 70 ) ( 102 ) ( 70 ) ( 102 ) ( 70 ) ( 102 ) ( 70 ) ( 102 ) ( 70 ) ( 102 )
3-1 / 4 4-1 / 2 3-1 / 4 4-1 / 2 3-1 / 4 4-1 / 2 3-1 / 4 4-1 / 2 3-1 / 4 4-1 / 2 3-1 / 4 4-1 / 2 ( 83 ) ( 114 ) ( 83 ) ( 114 ) ( 83 ) ( 114 ) ( 83 ) ( 114 ) ( 83 ) ( 114 ) ( 83 ) ( 114 )
ƒ HV
Espacement ( s ) / Distance au bord ( c a ) /
Épaisseur du béton ( h ) - po . ( mm )
4-1 / 4
( 108 )
s . o .
0,68
s . o .
0,78
s . o .
0,57
s . o .
0,26
s . o .
0,52
s . o .
s . o .
5
( 127 )
s . o .
0,71
s . o .
0,87
s . o .
0,58
s . o .
0,33
s . o .
0,66
0,66
s . o .
5-1 / 2
( 140 )
0,83
0,73
1,00
0,93
0,62
0,59
0,62
0,38
1,00
0,76
0,70
s . o .
6
( 152 )
0,86
0,75
1,00
1,00
0,63
0,60
0,71
0,43
1,00
0,87
0,73
0,62
7
( 178 )
0,92
0,79
1,00
0,65
0,61
0,89
0,55
1,00
1,00
0,79
0,67
8
( 203 )
0,98
0,83
1,00
0,68
0,63
1,00
0,67
1,00
0,84
0,71
9
( 229 )
1,00
0,88
0,70
0,64
0,80
0,89
0,76
10
( 254 )
0,92
0,72
0,66
0,93
0,94
0,80
12
( 305 )
1,00
0,76
0,69
1,00
1,00
0,87
14
( 356 )
0,81
0,72
0,94
16
( 406 )
0,85
0,75
1,00
18
( 457 )
0,90
0,79
20
( 508 )
0,94
0,82
24
( 610 )
1,00
0,88
> 30
( 762 )
0,98
1 L ' interpolation linéaire n ' est pas autorisée 2 Lorsque l ' on combine plusieurs facteurs d ' ajustement de la charge ( par exemple pour un modèle à 4 ancrages dans un coin avec un élément en béton mince ), la conception peut devenir très conservatrice . Pour optimiser la conception , utilisez le logiciel Hilti PROFIS Engineering Design ou effectuez le calcul des ancrages en utilisant les équations de conception de l ' ACI 318 Ch . 17 ou de la CSA A23.3 Annexe D .
3 La réduction du facteur d ' espacement en cisaillement , f AV , est applicable lorsque la distance au bord c < 3h ef
. Si c ≥ 3h ef donc f AV
= f AN .
4 Le facteur de réduction de l ' épaisseur du béton en cisaillement , f HV , est applicable lorsque la distance au bord c < 3h ef
. Si c ≥ 3h ef donc f HV
= 1.0 .
Si une valeur de facteur de réduction se trouve dans une cellule ombrée , cela indique que cette distance de bord spécifique peut ne pas être autorisée avec un certain espacement ( ou vice versa ). Consultez la figure 2 et le tableau 5 pour calculer les combinaisons de distance au bord , d ' espacement et d ' épaisseur de béton admissibles .
382 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.9 CHEVILLE D ’ EXPANSION KB1 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
