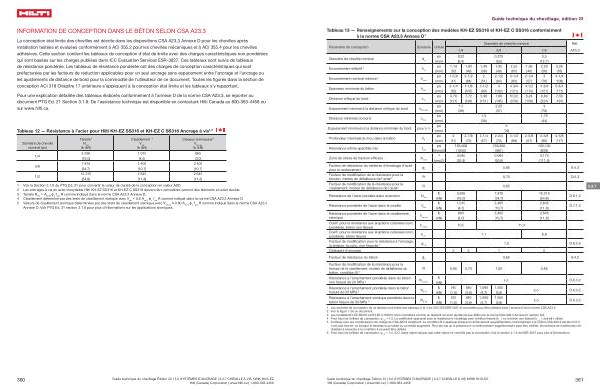

INFORMATION DE CONCEPTION DANS LE BÉTON SELON CSA A23.3
La conception état limite des chevilles est décrite dans les dispositions CSA A23.3 Annexe D pour les chevilles après installation testées et évaluées conformément à ACI 355.2 pour les chevilles mécaniques et à ACI 355.4 pour les chevilles adhésives . Cette section contient les tableaux de conception d ' état de limite avec des charges caractéristiques non pondérées qui sont basées sur les charges publiées dans ICC Evaluation Services ESR-3027 . Ces tableaux sont suivis de tableaux de résistance pondérée . Les tableaux de résistance pondérée ont des charges de conception caractéristiques qui sont préfacturées par les facteurs de réduction applicables pour un seul ancrage sans espacement entre l ’ ancrage et l ’ ancrage ou les ajustements de distance de bord pour la commodité de l ’ utilisateur de ce document . Toutes les figures dans la section de conception ACI 318 Chapitre 17 antérieure s ’ appliquent à la conception état limite et les tableaux s ’ y rapportant .
Pour une explication détaillée des tableaux élaborés conformément à l ' annexe D de la norme CSA A23.3 , se reporter au document PTG Ed . 21 Section 3.1.8 . De l ’ assistance technique est disponible en contactant Hilti Canada au 800-363-4458 ou sur www . hilti . ca .
Tableau 12 — Résistance à l ’ acier pour Hilti KH-EZ SS316 et KH-EZ C SS316 Ancrage à vis 1 , 2
Diamètre de cheville nominal ( po )
1 / 4
3 / 8
1 / 2
Tensile 3
N sar lb ( kN )
Cisaillement 4
V sar lb ( kN )
Ciseaux sismiquesr 5
V sar , eq lb ( kN )
3 595 1 010 665 ( 16,0 ) ( 4,5 ) ( 3,0 ) 7 810 2 405 2 405 ( 34,7 ) ( 10,7 ) ( 10,7 ) 12 315 2 645 2 645 ( 54,8 ) ( 11,8 ) ( 11,8 )
1 Voir la Section 3.1.8 du PTG Ed . 21 pour convertir la valeur de dureté de la conception en valeur ASD . 2 Les ancrages à vis en acier inoxydable Hilti KH-EZ SS316 et KH-EZ C SS316 doivent être considérés comme des éléments en acier ductile . 3 Tensile N sar
= A se , N ф s f uta
R comme indiqué dans la norme CSA A23.3 Annexe D . 4 Cisaillement déterminé par des tests de cisaillement statique avec V sar
< 0.6 A se , V ф s f uta
R comme indiqué dans la norme CSA A23.3 Annexe D . 5 Valeurs de cisaillement sismique déterminées par des tests de cisaillement sismique avec V sar , eq
≤ 0.60 A se , V ф s f uta
R comme indiqué dans la norme CSA A23.3
Annexe D . Voir PTG Ed . 21 section 3.1.8 pour plus d ' informations sur les applications sismiques .
360
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.7 CHEVILLE À VIS KWIK HUS-EZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
