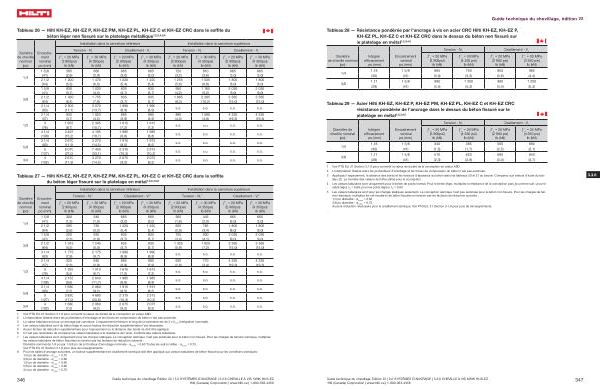

Guide technique du chevillage , édition 22
Tableau 28 — Résistance pondérée par l ’ ancrage à vis en acier CRC Hilti KH-EZ , KH-EZ P , KH-EZ PL , KH-EZ C et KH-EZ CRC dans le dessus du béton non fissuré sur le platelage en métal 1 , 2 , 3 , 4 , 5
Tension - N r Cisaillement - V r
Diamètre de cheville nominal ( po )
1 / 4
3 / 8
Intégrer efficacement po ( mm )
Encastrement nominal po ( mm ) ƒ ' c
= 20 MPa ( 2 900psi ) lb ( kN ) ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN )
1,18 1 5 / 8 665 750 805 985 ( 30 ) ( 41 ) ( 3,0 ) ( 3,3 ) ( 3,6 ) ( 4,4 ) 1,11 1 5 / 8 980 1 200 980 1 200 ( 28 ) ( 41 ) ( 4,4 ) ( 5,3 ) ( 4,4 ) ( 5,3 )
Tableau 29 — Acier Hilti KH-EZ , KH-EZ P , KH-EZ PM , KH-EZ PL , KH-EZ C et KH-EZ CRC résistance pondérée de l ’ ancrage dans le dessus du béton fissuré sur le platelage en métal 1 , 2 , 3 , 4 , 5
Tension - N r Cisaillement - V r
Diamètre de cheville nominal ( po )
1 / 4
3 / 8
Intégrer efficacement po ( mm )
Encastrement nominal po ( mm ) ƒ ' c
= 20 MPa ( 2 900psi ) lb ( kN ) ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN )
1,18 1 5 / 8 340 385 565 690 ( 30 ) ( 41 ) ( 1,5 ) ( 1,7 ) ( 2,5 ) ( 3,1 ) 1,11 1 5 / 8 510 620 685 840 ( 28 ) ( 41 ) ( 2,3 ) ( 2,8 ) ( 3,0 ) ( 3,7 )
1 Voir PTG Ed . 21 Section 3.1.8 pour convertir la valeur de dureté de la conception en valeur ASD . 2 L ’ interpolation linéaire entre les profondeurs d ’ enrobage et les forces de compression du béton n ’ est pas autorisée .
3 Appliquez l ’ espacement , la distance des bords et les facteurs d ’ épaisseur du béton dans les tableaux 20 et 21 au besoin . Comparez aux valeurs d ’ acier du tableau 22 . Le moindre des valeurs doit être utilisé pour la conception .
4 Les valeurs tabulaires sont uniquement pour le béton de poids normal . Pour le béton léger , multipliez la résistance de la conception parλ a λa comme suit : pour le sable léger , λ a = 0,68 ; pour les poids légers , λ a
= 0,60
5 Les valeurs tabulaires sont pour les charges statiques seulement . La conception sismique n ’ est pas autorisée pour le béton non fissuré . Pour les charges de tension sismique , multipliez les val-insulaires de béton fissurés en tension par les facteurs de réduction suivants : 1 / 4 po diamètre - α N , seis
= 0,60
3 / 8 po diamètre - α N , seis
= 0,75 . Aucune réduction nécessaire pour le cisaillement sismique . Voir PTG Ed . 21 Section 3.1.8 pour plus de renseignements .
.
3.3.6
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.6 CHEVILLE À VIS KWIK HUS-EZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
347
