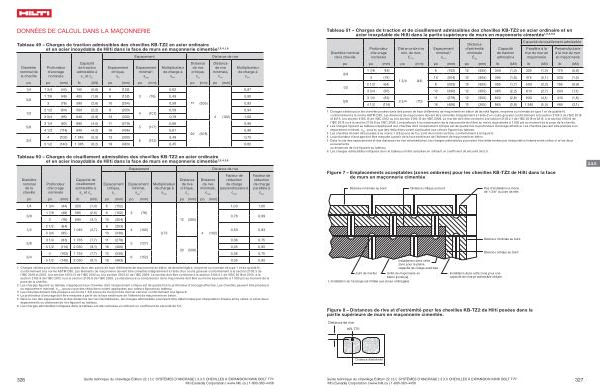

Tableau 51 – Charges de traction et de cisaillement admissibles des chevilles KB-TZ2 en acier ordinaire et en acier inoxydable de Hilti dans la partie supérieure de murs en maçonnerie cimentée 1 , 3 , 4 , 5 , 6
Diamètre nominal de la cheville
Profondeur d ’ ancrage nominale
Distance de rive min . du mur ,
C min
Espacement minimal , 2
s min
Distance d ’ extrémité minimale
C fin
Capacité de traction admissible
Capacité de cisaillement admissible
Parallèle à la rive du mur en maçonnerie
Perpendiculaire à la rive du mur en maçonnerie
po po ( mm ) po ( mm ) po ( mm ) po ( mm ) lb ( kN ) lb ( kN ) lb ( kN )
3 / 8
1 / 2
5 / 8
1 7 / 8 ( 48 )
6 ( 152 ) 12 ( 305 ) 300 ( 1,3 ) 325 ( 1,4 ) 175 ( 0,8 ) 3 ( 76 ) 10 ( 254 ) 12 ( 305 ) 395 ( 1,8 ) 475 ( 2,1 ) 220 ( 1,0 )
1 3 / 4 ( 44 ) 2 1 / 2 ( 64 ) 8 ( 203 ) 12 ( 305 ) 385 ( 1,7 ) 500 ( 2,2 ) 195 ( 0,9 )
3 3 / 4 ( 95 ) 13 ( 330 ) 12 ( 305 ) 485 ( 2,2 ) 610 ( 2,7 ) 240 ( 1,1 ) 3 1 / 4 ( 83 )
11 ( 279 ) 12 ( 305 ) 620 ( 2,8 ) 930 ( 4,1 ) 410 ( 1,8 )
2 3 / 4 ( 70 ) 4 1 / 2 ( 114 ) 16 ( 406 ) 12 ( 305 ) 865 ( 3,8 ) 1 240 ( 5,5 ) 465 ( 2,1 )
1 Charges valides pour les chevilles posées dans des parois de face d ’ éléments de maçonnerie en béton de densité légère , moyenne ou normale de type 1 et de qualité N , conformément à la norme ASTM C90 . Les éléments de maçonnerie doivent être cimentés intégralement à l ’ aide d ’ un coulis grossier conformément à la section 2103.3 de l ’ IBC 2018 et 2015 , à la section 2103.13 de l ’ IBC 2012 ou à la section 2103.12 de l ’ IBC 2009 . Le mortier doit être conforme à la section 2103.2.1 de l ’ IBC 2018 et 2015 , à la section 2103.9 de l ’ IBC 2012 ou à la section 2103.8 de l ’ IBC 2009 . La résistance à la compression de la maçonnerie doit être au moins équivalente à 1 500 psi au moment de la pose de la cheville . 2 Les charges figurant au tableau s ’ appliquent aux chevilles dont l ’ espacement critique est de quatre fois la profondeur d ’ ancrage effective . Les chevilles peuvent être placées à un espacement minimal , s min
, pourvu que des réductions soient appliquées aux valeurs figurant au tableau . 3 Les chevilles doivent être posées à au moins 1 3 / 8 pouce de tout joint de mortier vertical , conformément à la figure 6 . 4 La profondeur d ’ ancrage doit être mesurée à partir de la face extérieure de l ’ élément de maçonnerie en béton . 5 Dans le cas des espacements et des distances de rive intermédiaires , les charges admissibles pourraient être déterminées par interpolation linéaire entre celles-ci et les deux espacements ou distances de rive figurant au tableau .
6 Les charges admissibles indiquées dans le tableau ont été calculées en utilisant un coefficient de sécurité de 5,0 .
3.3.5
Figure 7 – Emplacements acceptables ( zones ombrées ) pour les chevilles KB-TZ2 de Hilti dans la face de murs en maçonnerie cimentée
Distance minimale au bord |
Distance critique au bord |
Pas d ' installation à moins |
|
|
de 1-3 / 8 " du joint de tête |
Distance minimale au bord
Distance critique au bord
Installations dans cette zone pour la pleine capacité de charge autorisée
Joint de mortier Unité de maçonnerie en béton ( jointoyé )
L ' installation de l ' ancrage est limitée aux zones ombragées
Installation dans cette zone pour une capacité de charge admissible réduite
Figure 8 – Distances de rive et d ’ extrémité pour les chevilles KB-TZ2 de Hilti posées dans la partie supérieure de murs en maçonnerie cimentée .
Distance Edge Distance de rive KB-TZ2
Distance End Distance d ’ extrémité
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.5 CHEVILLES À EXPANSION KWIK BOLT TZ2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
327
