Guide technique du chevillage , édition 22

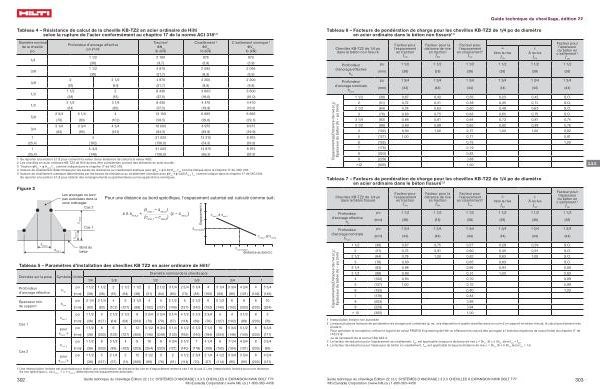

Tableau 6 – Facteurs de pondération de charge pour les chevilles KB-TZ2 de 1 / 4 po de diamètre en acier ordinaire dans le béton non fissuré 1 , 2
Chevilles KB-TZ2 de 1 / 4 po dans le béton non fissuré
Facteur pour l ’ espacement en traction
ƒ AN
Facteur pour la distance de rive en traction
ƒ RN
Facteur pour l ’ espacement en cisaillement 3
ƒ AV
┴ Vers la rive
ƒ RV
‖ À la rive
ƒ RV
Facteur pour l ’ épaisseur du béton en
4 cisaillement
ƒ HV
Profondeur d ’ ancrage effective
h ef
Profondeur d ’ ancrage nominale
h nom
po
1 1 / 2
1 1 / 2
1 1 / 2
1 1 / 2
1 1 / 2
1 1 / 2
( mm )
( 38 )
( 38 )
( 38 )
( 38 )
( 38 )
( 38 )
po
1 3 / 4
1 3 / 4
1 3 / 4
1 3 / 4
1 3 / 4
1 3 / 4
( mm )
( 44 )
( 44 )
( 44 )
( 44 )
( 44 )
( 44 )
Espacement ( s )/ Distance de rive ( c a )/
Épaisseur du béton ( h ) – po ( mm )
1 1 / 2
( 38 )
0,67
0,42
0,56
0,23
0,42
S . O .
2
( 51 )
0,72
0,51
0,58
0,35
0,51
S . O .
2 1 / 2
( 64 )
0,78
0,63
0,60
0,49
0,63
S . O .
3
( 76 )
0,83
0,75
0,63
0,65
0,75
S . O .
3 1 / 4
( 83 )
0,86
0,81
0,64
0,73
0,81
0,74
3 1 / 2
( 89 )
0,89
0,88
0,65
0,82
0,88
0,76
4
( 102 )
0,94
1,00
0,67
1,00
1,00
0,82
5
( 127 )
1,00
0,71
0,91
6
( 152 )
0,75
1,00
7
( 178 )
0,79
8
( 203 )
0,83
9
( 229 )
0,88
> 12
( 305 )
1,00
3.3.5
Tableau 7 – Facteurs de pondération de charge pour les chevilles KB-TZ2 de 1 / 4 po de diamètre en acier ordinaire dans le béton fissuré 1 , 2
Chevilles KB-TZ2 de 1 / 4 po dans le béton fissuré
Facteur pour l ’ espacement en traction
ƒ AN
Facteur pour la distance de rive en traction
ƒ RN
Facteur pour l ’ espacement en cisaillement 3
ƒ AV
┴ Vers la rive
ƒ RV
‖ À la rive
ƒ RV
Facteur pour l ’ épaisseur du béton en
4 cisaillement
ƒ HV
Profondeur d ’ ancrage effective
h e
Profondeur d ’ ancrage nominale
h nom
po
1 1 / 2
1 1 / 2
1 1 / 2
1 1 / 2
1 1 / 2
1 1 / 2
( mm )
( 38 )
( 38 )
( 38 )
( 38 )
( 38 )
( 38 )
po
1 3 / 4
1 3 / 4
1 3 / 4
1 3 / 4
1 3 / 4
1 3 / 4
( mm )
( 44 )
( 44 )
( 44 )
( 44 )
( 44 )
( 44 )
Espacement ( s )/ Distance de rive ( c a )/
Épaisseur du béton ( h ) – po ( mm )
1 1 / 2
( 38 )
0,67
0,75
0,57
0,29
0,59
S . O .
2
( 51 )
0,72
0,91
0,60
0,45
0,91
S . O .
2 1 / 2
( 64 )
0,78
1,00
0,62
0,63
1,00
S . O .
3
( 76 )
0,83
0,65
0,83
S . O .
3 1 / 4
( 83 )
0,86
0,66
0,94
0,80
3 1 / 2
( 89 )
0,89
0,67
1,00
0,83
4
( 102 )
0,94
0,70
0,89
5
( 127 )
1,00
0,75
0,99
6
( 152 )
0,80
1,00
7
( 178 )
0,84
8
( 203 )
0,89
9
( 229 )
0,94
> 12
( 305 )
1,00
1 Interpolation linéaire non autorisée
2 Lorsque plusieurs facteurs de pondération de charge sont combinés ( p . ex . une disposition à quatre chevilles dans un coin d ’ un support en béton mince ), le calcul peut devenir très prudent . Pour optimiser la conception , utiliser le logiciel de calcul PROFIS Engineering de Hilti ou effectuer les calculs des ancrages à l ’ aide des équations de calcul tirées du chapitre 17 de l ’ ACI 318 ou de l ’ annexe D de la norme CSA A23.3 .
3 Le facteur de réduction pour l ’ espacement en cisaillement , f AV , est applicable lorsque la distance de rive c < 3h ef
. Si c ≥ 3h ef , alors f AV
= f AN .
4 Le facteur de réduction pour l ’ épaisseur du béton en cisaillement , f HV , est applicable lorsque la distance de rive c < 3h ef
. Si c ≥ 3h ef , alors f HV
= 1,0 .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.5 CHEVILLES À EXPANSION KWIK BOLT TZ2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
